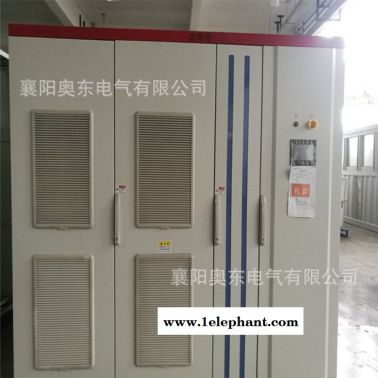

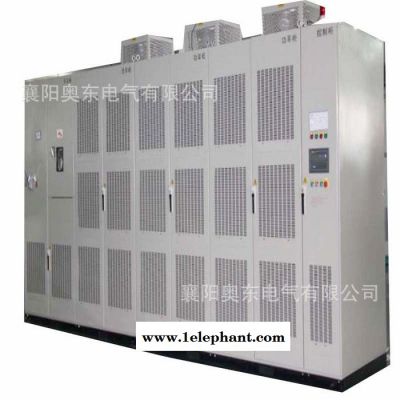

SVG动态无功补偿柜带功率单元直流侧过电压保护系统 检测数据

保护功能测试记录

检验、试验项目：

保护功能测试

试验要求：

高压SVG系统保护功能正常。

测试项目：

测试项目

整定值

动作误差

结论

功率单元直流侧过电压保护

1190V

不大于±2％

合格

功率单元光纤故障保护

分别拔掉接收光纤和发射光纤，装置报通讯故障

-------------

合格

控制功能测试记录

检验试验项目

控制功能测试

试验要求:

控制功能符合要求。

测试项目

测试项目

结论

具有通过后台计算机与本地控制系统相连接的专用网络进行远方操作功能

合格

具有手动启动并网控制功能

合格

具有根据设定值和电网运行状态自动调节吸发无功的功能

合格

具有手动调节吸发无功的功能

合格

显示记录功能测试记录

检验试验项目

显示记录功能测试

试验要求:

显示记录功能符合要求。

3.7.3、测试项目

测试项目

结论

具有装置工作状态监视功能

合格

具有系统运行参数和系统状态监视功能

合格

具有运行参数和保护定值设置功能

合格

具有事件显示及其记录功能

合格

并联运行测试记录

检验试验项目

并联运行测试

试验要求:

并联运行测试符合要求。

测试项目（技术咨询热线：13476391968 0710-3231368 乔工；）

测试项目

结论

装置具有设置为主机、从机的功能。主机具有检测考核点需要补偿的无功等，然后分配主机、从机发送的无功等；从机具有根据主机发送的指令发送无功等。

合格

噪声测试记录

检验试验项目

噪声测试

试验要求:

噪音测试符合要求。

测试项目

测试项目

结论

在额定负载和周围环境噪音不大于45dB的条件下，距离噪音源（户外安装的为集装箱式壳体，户内安装的为柜式）水平位置1m处，测得的产品噪音最大值不应大于75dB。

合格

3.10连续运行及温升试验记录

检验试验项目

连续运行及温升试验

试验要求:

连续运行试验和温升试验同时进行，装置连续运行2小时,在运行过程中观察其功率单元散热片温升负荷要求，不会出现温度保护现象。各个功能程序运行正常。

试验记录

风机运行

正常

电抗器运行

正常

功率单元运行

正常

人机界面运行

正常

PLC、继电器、开关电源等运行

正常

3.11检验设备

序号

检验设备名称

检验设备型号

检验设备编号

1

电能质量分析仪

FLUKE435-Ⅱ

ADY01003SX

2

示波器

DSO3054A

ADJ01060SB

3

耐压测试仪

XCJH-10/100

ADJ02014NY

4

绝缘电阻表

ZC11D-5

ADJ02017ZO

5

红外线测温仪

FLUKE-Ti27

ADY01004CX

6

噪声仪

AR824

ADJ02018ZY

绝缘电阻与介电强度测试记录

检验试验项目：

绝缘电阻与介电强度试验

绝缘电阻测量

测试部位

技术要求

结论

控制部分与非带电及金属外壳（500V兆欧表）

>10MΩ

合格

一次回路与外壳之间（2500V兆欧表）

>100MΩ

合格

介电强度试验

测试部位

技术要求

试验结果

结 论

高 压

彼此无电连接之间

交流50Hz

25kV/1min □

35kV/1min □

95kV/1min □

产品无闪烁,击穿现象,工作正常。

合格

测试部位

技术要求

试验结果

结 论

控制部分

交流回路-地

交流50Hz

2kV/1min

产品无闪烁,击穿现象,工作正常。

合格

模拟量-地

交流50Hz

1kV/1min

合格

3.3 结构、元器件安装和配线及外观

3.3.1、检验试验项目：

结构、元器件安装和配线及外观

3.3.2、外观结构与元器件辅助件的安装

序号

检 验 项 目

结 果

1

外观结构

装置壳体采用组装式、组装牢固，表面涂层均匀光洁，无凹痕、划伤、裂缝、变形。

合格

2

元器件检查

元器件、辅助件安装端正、牢固。

合格

3

防腐蚀检查

金属零件均有镀层，表面无锈蚀及损伤。

合格

4

铭牌和标志检查

铭牌内容齐全，有相序标志。

合格

3.4自检功能测试记录

3.4.1、检验试验项目：

自检功能测试

3.4.2、试验要求：

高压SVG系统在上控制电后，具有自检功能。

3.4.3试验项目

装置应具有上电自检功能，自检异常时闭锁全部操作，并发出告警信息
