| 产地 | 上海 |
|---|---|
| 产品认证 | CCC |
| 额定电压 | 220V |
| 额定功率 | 100W |
| 规格 | HYS4- |
| 适用范围 | 电力设备 高压成套 |
| 售后服务 | 终身保固 |
| 执行质量标准 | 国标 |
| 品牌 | 上海方科 |
| 型号 | HYS4-B/4-420-40 |
| 加工定制 | 是 |

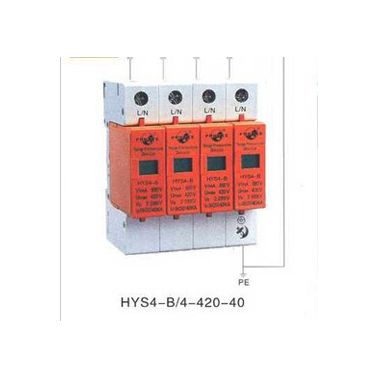

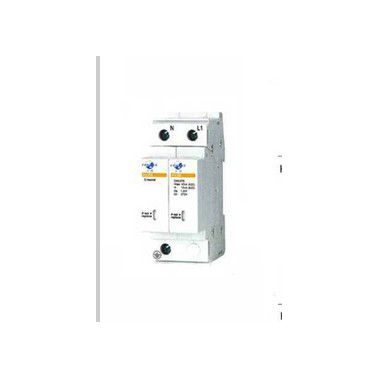

浪涌保护器 防雷器材HYS4-B/4-420-40
其它型号：

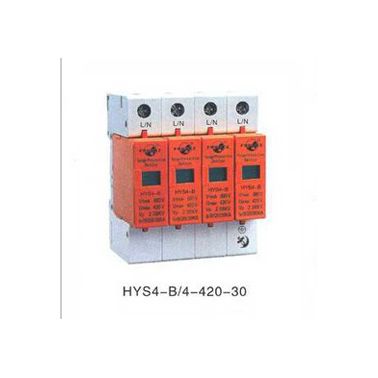

HYS4-B/4-420-30
HYS4-B/4-420-40
HYS4-B/4-385-60

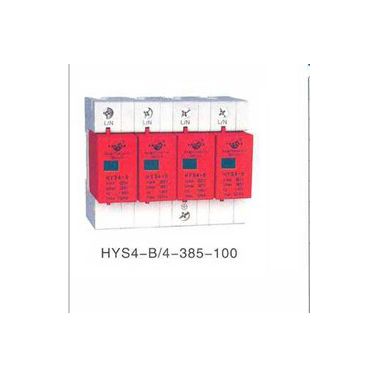

HYS4-B/4-385-100

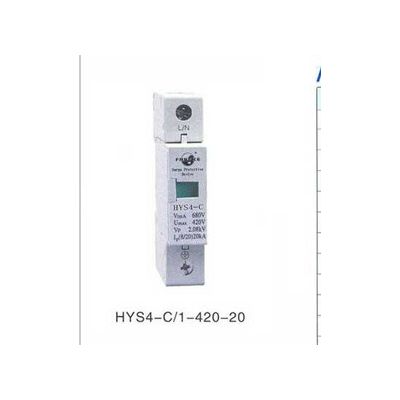

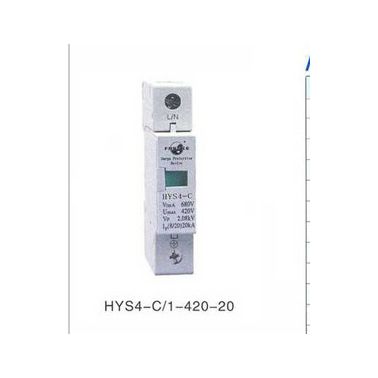

HYS4-C/1-420-20
HYS4-B/4-385-80
HYS5-C/40-275
HYS5-C15-440
1)工作原理
避雷器”或“过电压保护器”英文简写为SPD.浪涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或
系统不受冲击而损坏。
浪涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。用于浪涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
2)浪涌保护器的基本元器件
??⒈放电间隙（又称保护间隙）： ??它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连
接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点是灭弧性能差。改
进型的放电间隙为角型间隙，它的灭弧功能较前者为好，它是靠回路的电动力F作用以及热气流的上升作用而使电弧熄灭的。 ??
⒉气体放电管： ??它是由相互离开的一对冷阴板封装在充有一定的惰性气体（Ar）的玻璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内还有助触发剂。这种充气放电管有二极型
的，也有三极型的， ??气体放电管的技术参数主要有：直流放电电压Udc；冲击放电电压Up（一般情况下Up≈（2～3）Udc；工频耐受电流In；冲击耐受电流Ip；绝缘电阻R（>109Ω）；极间电容（1-
5PF） ??气体放电管可在直流和交流条件下使用，其所选用的直流放电电压Udc分别如下：在直流条件下使用：Udc≥1.8U0（U0为线路正常工作的直流电压） ??在交流条件下使用：U dc≥1.44Un
（Un为线路正常工作的交流电压有效值） ??
⒊压敏电阻： ??它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感。它的工作原理相当于多个半导体P-N的串并联。压敏电阻的
特点是非线性特性好（I=CUα中的非线性系数α），通流容量大（～2KA/cm2），常态泄漏电流小（10-7～10-6A），残压低（取决于压敏电阻的工作电压和通流容量），对瞬时过电压响应时间快（～10
-8s），无续流。 ??压敏电阻的技术参数主要有：压敏电压（即开关电压）UN，参考电压Ulma；残压Ures；残压比K（K=Ures/UN**大通流容量Imax；泄漏电流；响应时间。 ??压敏电阻的使用条
件有：压敏电压：UN≥[（√2×1.2）/0.7]U0（U0为工频电源额定电压） ??**小参考电压：Ulma≥（1.8～2）Uac （直流条件下使用） ??Ulma≥（2.2～2.5）Uac（在交流条件下使用，Uac为交流
工作电压） ??压敏电阻的**大参考电压应由被保护电子设备的耐受电压来确定，应使压敏电阻的残压低于被保护电子设备的而损电压水平，即（Ulma）max≤Ub/K，上式中K为残压比，Ub为被保护设备
的而损电压。 ??
⒋抑制二极管： ??抑制二极管具有箝位限压功能，它是工作在反向击穿区，由于它具有箝位电压低和动作响应快的优点，特别适合用作多级保护电路中的**末几级保护元件。抑制二极管在击穿区
内的伏安特性可用下式表示：I=CUα，上式中α为非线性系数，对于齐纳二极管α=7～9，在雪崩二极管α=5～7.
3)分级防护
1、**级保护
??目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。 ??入户电力变压器低压侧安装的电源防雷器作为**级保护时应为三相电压开关型电源防
雷器，其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。一般要求该级电源防雷器具备每相100KA以上的**大冲击容量，要求的限制电
压小于1500V，称之为CLASS I级电源防雷器。这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压（冲击电流流过
电源防雷器时，线路上出现的**大电压称为限制电压）为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。 ??**级
电源防雷器可防范10/350μs、100KA的雷电波，达到IEC规定的**高防护标准。其技术参考为：雷电通流量大于或等于100KA（10/350μs）；残压值不大于2.5KV；响应时间小于或等于100ns。
2、第二级防护
??目的是进一步将通过**级防雷器的残余浪涌电压的值限制到1500—2000V，对LPZ1—LPZ2实施等电位连接。 ??分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电
流容量不应低于20KA，应安装在向重要或敏感用电设备供电的分路配电处。这些电源防雷器对于通过了用户供电入口处浪涌放电器的剩余浪涌能量进行更完善的吸收，对于瞬态过电压具有极好的抑制作
用。该处使用的电源防雷器要求的**大冲击容量为每相45kA以上，要求的限制电压应小于1200V，称之为CLASS Ⅱ级电源防雷器。一般用户供电系统做到第二级保护**可以达到用电设备运行的要求了 ?
?第二级电源防雷器采用C类保护器进行相—中、相—地以及中—地的全模式保护，主要技术参数为：雷电通流容量大于或等于40KA（8/20μs）；残压峰值不大于1000V；响应时间不大于25ns。
3、第三级保护
??目的是**终保护设备的手段，将残余浪涌电压的值降低到1000V以内，使浪涌的能量不致损坏设备。 ??在电子信息设备交流电源进线端安装的电源防雷器作为第三级保护时应为串联式限压型电源
防雷器，其雷电通流容量不应低于10KA。 ??**后的防线可在用电设备内部电源部分采用一个内置式的电源防雷器，以达到完全消除微小的瞬态过电压的目的。该处使用的电源防雷器要求的**大冲击容
量为每相20KA或更低一些，要求的限制电压应小于1000V。对于一些特别重要或特别敏感的电子设备具备第三级保护是必要的，同时也可以保护用电设备免受系统内部产生的瞬态过电压影响。 ??对于
微波通信设备、移动机站通信设备及雷达设备等使用的整流电源，宜视其工作电压的保护需要分别选用工作电压适配的直流电源防雷器作为末级保护。
4、第四级及四级以上保护
??根据被保护设备的耐压等级，假如两级防雷**可以做到限制电压低于设备的耐压水平**只需要做两级保护，假如设备的耐压水平较低，可能需要四级甚至更多级的保护。第四级保护其雷电通流容
量不应低于5KA。
