| 用途 | 安全防护，无线视频实时看护 |
|---|---|
| 传输距离 | 无阻挡100米-500米 |
| 品牌 | 千里目 |
| 型号 | QLM/T206S |

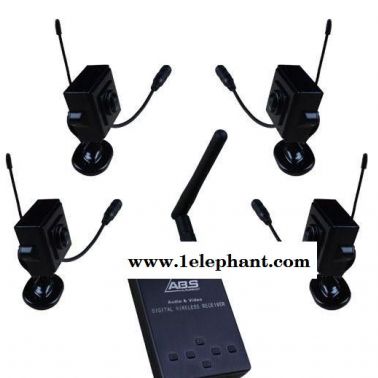

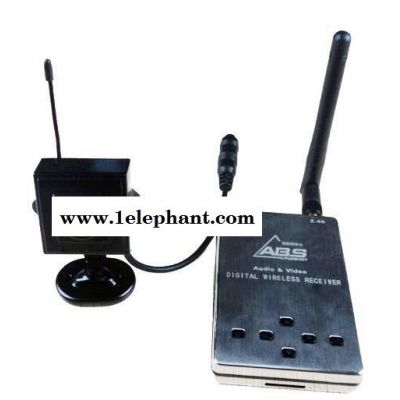

无线数字微波视频传输50米-400米小摄像头与全功能接收
型号：QLM/T206S
电流：白天350mA
接收电流：500 mA
发射体积：35*35*18 mm
接收体积：80.5*61*14.5mm
收、发频率：2.4G
发射、接收电压：5V
发射、接收共重：450g
视频传输距离：空旷地800米，接收加18DB天线传两公里
产品特点：
自带四画面分割，支持四对一，同时收录四画面；最大支持32 GB TF存储卡；保密性好，抗干扰能力强；安装方便，无需布线，安装成本低；USB线连接电脑供电；可配移动电源。
专业研发：无线模拟数字视频传输、狩猎相机。产品技术咨询：13691627577
无线接收机说明
产品规格：
综合参数 | 工作频率 | 2400MHz-2483MHz |
调制方式 | FSK | |
信号接收范围 | 500m | |
工作温度 | -30/60℃ | |
工作湿度 | 20%-80% | |
接收机参数 | 像素 | VGA640×480 |
制式 | NTSC/PAL | |
接收 | 1-4路无线信号输入 | |
帧率 | 25-30帧 | |
存储卡 | 最大支持32GB TF存储卡 | |
工作电压 | DC-5V | |
最大工作电流 | 500mA | |
摄像头参数 | 图像传感器 | 1/4〞CMOS |
有效像素 | CCIR:640×480 | |
镜头 | 6mm | |
最低照度 | F1.2时0.5Lux | |
快门速度 | 1/50（1/60）--1/100000秒 | |
信噪比 | 大于48db | |
信号系统 | CCIR | |
音频输出 | AUDIO MAX 2VP-P50欧 | |
视频输出 | 1.0VP-P75欧 | |
工作电压 | DC-5V | |
红外灯数量 | 27颗φ4.8红外灯 | |
红外灯距离 | 红外夜视距离3-20m | |
红外灯开关 | 自动夜晚开/白天关 | |
最大工作电流(非夜视) | 300mA | |
最大工作电流(夜视) | 500mA |
1路-4路包装清单：
序号 | 名称 | 数量 | |||
一路摄像头 | 二路摄像头 | 三路摄像头 | 四路摄像头 | ||
1 | 接收机 | 1 | 1 | 1 | 1 |
2 | 摄像头 | 1 | 2 | 3 | 4 |
3 | 天线 | 2 | 3 | 4 | 5 |
4 | 音视频线 | 1 | 1 | 1 | 1 |
5 | 电源适配器 | 2 | 3 | 4 | 5 |
6 | USB线 | 1 | 1 | 1 | 1 |
7 | 操作说明书 | 1 | 1 | 1 | 1 |
使用说明：
◆ 接收机连接上电视（AV输入状态）或监视器对码
首先按下MENU（M）键，进入主菜单，屏幕上显示CAMERA SETUP（对码）；PLAY LIST（播放录像资料）；SYSTEM SETUP（系统设置），用←或→键选择CAMERA SETUP，按下OK（REC）键进行对码，屏幕上会显示CAMERA1,CAMERA2, CAMERA3, CAMERA4，选择CAMERA1，按OK（REC）键，显示PAIRING此时需要将摄像机插上电源，并按下摄像机电源连接线头的对码键，过2秒左右将会显示PAIRING OK.表示对码成功。↑↓按(M)键返回。显示CAMERA1这一个摄像机的画面。如显示PAIRING FAIL表示摄像机所捕捉到的画面，第一个摄像机对码成功。
再按下MENU（M）键返回主菜单，用←或→键选择2，按下OK（REC），插上另一个摄像机的电源，按对码键对第二个摄像机进行对码。用同样的方法对第三台和第四台摄像机进行对码，对码完成后按MENU（M）键返回主菜单，再按下此键返回主画面。
◆ 模式切换
上电默认为单画面显示模式，每个显示模式的右上角有信号质量显示，左上角有数字，表示信道。按下←键切换显示模式，此时进入四分割模式，屏幕上会显示四台摄像机所捕捉到的影像，再次按下此键进入画面循环模式，每10秒切换一次换面，当出现你想看到的换面时，按下OK（REC）键，屏幕将会锁定到该画面进行全屏显示。
注：录像状态下无法进行显示模式的切换。
◆录像
按下OK（REC）键，屏幕上显示录像，系统将进入录像模式，选择第几个画面，系统就会自动录
下这一台摄像机所捕捉到的画面。再次按下该键后，系统将会停止录像。
注：录像前需要对TF卡（正品）进行格式化，需要选择FAT32格式。画面切换到循环模式无法录像。
◆系统设置
按下MENU（M）键，按←或→键选择SYSTEM SETUP菜单，按下OK（REC）键选择DATE TIME进入系统时间设定，按←或→键选择需要设定的内容，按OK（REC）键后，再选择←→和↑↓设定系统时间，设定好后按OK（REC）键完成时间的设定，此后就不必重复对时间的设置，系统会自动存储。按↑↓键设选择TVOUTPUT，按←或→选择制式，按OK（REC）完成制式设定，设置完成后按MENU（M）键退出。
注：接收机每次上电后将恢复到初始状态，建议上电后首先设置时间，从而方便查找资料。
◆播放录像内容
按下MENU（M）键进入主菜单，按←→选择PLAY LIST，选择所需要的时间段，按OK（REC）播放或停止播放，按MENU（M）键返回。
注意事项：
在安装使用前请仔细阅读说明书。
不按照操作手册进行炒作而造成本产品的损坏不属于保修范围！对于不按照相关的法律，不正当的环境而造成的伤害与责任，我们不承担任何责任！使用本产品应注意以下几点：
◎避免摔伤，划伤
◎不得拆卸摄像头或者接收机。
◎避免与水接触。
◎不得用力拖拉线材。
◎避免暴晒。
◎暴风雷电时请关闭设备。
◎长时间不用时请关闭电源。
◎请使用该产品的原装配件
