感谢您使用我公司生产的紫外火焰探测器。正确安装后，探测器可为您提供长久，可靠的服务。为了正确使用本产品，请仔细阅读本说明书并妥善保管。

注意：本探测器的作用是检测火焰并发出警报信号，它不是防火和灭火装置。

我公司对于事故、失窃、不可抗力（包括闪电、雷击所致）、滥用、误用、非正常使用、错误安装、维护不当等造成的损坏或损失不负责任。

一、产品说明：

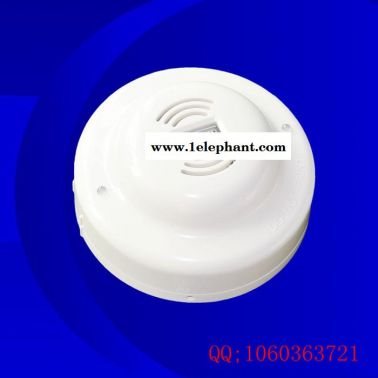

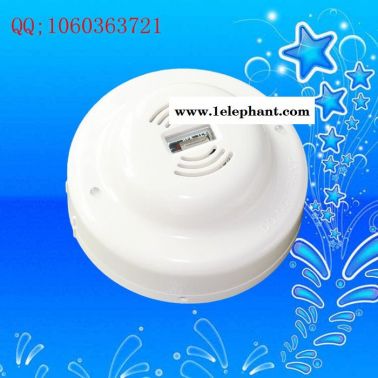

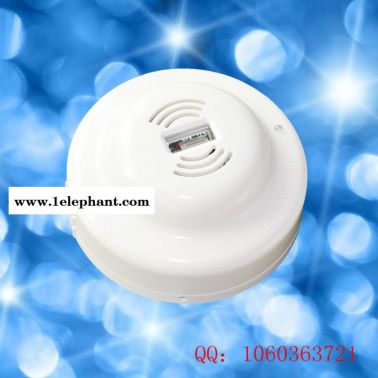

紫外火焰探测器(以下简称探测器)通过探测物质燃烧所产生的紫外线来探测火灾，适用于火灾发生时易产生明火的场所，对发生火灾时有强烈的火焰辐射或无阴燃阶段的火灾以及需要对火焰作出快速反应的场所均可采用本探测器。该探测器与其他探测器配合使用，更能及时发现火灾，尽量减少损失。探测器报警后，指示灯常亮，并输出一路继电器无源触点信号，可供外部驱动警告设备或检测信号用。

二. 特点：

l      探测器内置单片机，采用智能算法，既可以实现快速报警，又可以降低误报率。

l      探测器采用继电器型输出方式 （常开，常闭可选），可直接控制其它设备。

l      传感器选用高性能进口紫外光敏管，具有灵敏度高，性能可靠，抗粉尘污染、抗潮湿及抗腐蚀能力强等优点。

三. 技术特性：

1. 工作电压：DC12V~DC28V

2. 工作电流：

监视电流：≤10mA

报警电流：≤30mA

3. 报警输出信号：

继电器无源常开或常闭 （可通过探测器内部PCB上JP1选定为常开-NO或常闭-NC）两种可选输出，触点容量1A/DC24V.

4. 报警检测时间设定:

   当探测器检测到火焰持续一定时间时,探测器才会发出警报,该时间为探测器检测到设定时间。可通过探测器PCB板上的SW1四位拨码的1，2位为设定。

5. 输出方式设定：

5.1通过探测器内部PCB板上四位拨码SW1的第3位可设置为报警自锁(LOCK)和非自锁(UNLOCK)。

报警自锁方式：

探测器报警后，锁定报警状态，需断电后方可恢复到正常状态。

报警非自锁方式（出厂默认方式）：

探测器报警后，火警源撤销后，探测

器保持报警状态30S后，可自行恢复到正常工作状态。

5.2 通过探测器内部PCB板上的四位拨码SW1的第4位可设定探测器报警输出为继电器无源方式和可与多线报警主机连接的多线工作方式。

6. 上电时间≤5S

7. 指示灯：正常时，大约每隔5S闪亮一 次，表示监测状态；报警时常亮。

8. 光谱响应范围：180nm～290nm

10. 探测距离：

一级（25m）。测试条件(GB12791-2006):底面积为33cm×33cm，高为5cm的容器中的2000g工业乙醇燃烧产生的火焰.

11. 使用环境：温度：－20℃～＋55℃

相对湿度：≤95%

12.    外形尺寸：直径：103mm

高：45mm（带底座）

13.    外壳防护等级：IP21

14.    壳体材料和颜色：ABS，灰白

15.    重量：153g

16.    安装孔距：45mm～75mm

17.    执行标准：GB 12791-2006

   报警时间：3S

报警记忆：非自锁

报警输出方式：继电器无源常开

四、测试

警告：请待全部探测器都安装完毕后再接通电源。

1. 探测器安装结束后或每次定期维护保养后必须进行测试。

2. 测试内容：

模拟火警：探测器接通电源后，用点燃的打火机、蜡烛等紫外辐射光源接近探测器，探测器应报火警，探测器的火警指示灯点亮，输出触点闭合（常开方式）或断开（常闭方式）。

注意：对于不能直接用明火的场所，请不要用打火机或蜡烛测试，可采用紫外灯代替。

3. 测试结束后，复位探测器，并通知有关管理部门系统恢复正常。
