| 认证 | CE |
|---|---|
| 电源电压 | 220V |
| 工作电压 | 220V |
| 工作电源 | 220V |
| 类型 | 红外探测器 |
| 适用范围 | 木器厂，家具厂 |
| 售后服务 | 保修一年 |
| 外形尺寸 | 350mm |
| 销售方式 | 直销 |
| 重量 | 1.5KG |
| 执行质量标准 | 国标 |
| 贸易属性 | 促销 |
| 报警模式 | 声光报警 |
| 发货期限 | 3天 |
| 品牌 | 泰斗 |
| 加工定制 | 是 |
| 打样周期 | 1-2天 |
临沂泰斗检测仪器有限公司火花探测器通过了国内外多方机构的产品认证，得到了广大的赞许，并且提供产品认证保险，解决客户的后顾之忧，价格优惠，欢迎广大客户前来订购洽谈！
LYTD系列管道火花探测系统，通过安装在输送管道壁的火花探头，有效地捕捉管道中引燃源（火花）发出的红外线，在随后相应距离（基于粉尘或物料的输送速度）处，安装熄灭装置，快速启动高压大流量的雾化喷头，对引燃源（火花）熄灭并同时发出告警通知。
特殊设计的高压防堵喷头具备精准的喷射角度和雾化效果，保证了水雾对整个管道的覆盖，并且无需大量喷水。在熄灭火花的同时并不会对您的管道、除尘、滤网等设备造成影响。同时，独特设计的高压防堵喷头具备防堵特点，可有效防止沾水物料对喷射孔的堵塞。同样的熄灭模块可用于其他行业熄灭。如金属加工行业，可通氮气或二氧化碳进行火花的熄灭。火花结束后，系统便自动停止熄灭作业。全程无需人工干预和操作，也无需中断您的生产作业，满足您的连续生产的需求。同时，系统具备联动输出点（继电器无源常开或常闭触点），最大程度兼容现有的 PLC、除尘风机控制器，进行后续联动措施。
LYTD系列管道火花探测器特点
LYTD系列管道火花探测系统拥有完善可靠的自检系统。在检测管道内火灾隐患的同时，不断地
定期检测所有模块的健康状况，保证整套系统的良好运行。如果系统发现有损坏、断线、水压不足、
系统断电等故障，可快速定位显示，并告警通知用户。
LYTD系列管道火花探测系统基于真正的模块化设计，使得系统可以灵活地满足客户需求，并为
客户节约成本。同时，模块化设计使得客户后续在原有设备上扩展成为可能，并极为方便。模块化
设计使得设备部件的维修、更换和升级也更为简便。
LYTD对您设备的保护
LYTD系列管道火花探测系统，通过安装在输送管道壁的火花探头，有效地捕捉管道中引燃源（火花）发出的红外线，在随后相应距离（基于粉尘或物料的输送速度）处，安装熄灭装置，快速启动高压大流量的雾化喷头，对引燃源（火花）熄灭并同时发出告警通知。
特殊设计的高压防堵喷头具备精准的喷射角度和雾化效果，保证了水雾对整个管道的覆盖，
并且无需大量喷水。在熄灭火花的同时并不会对您的管道、除尘、滤网等设备造成影响。同时，独
特设计的高压防堵喷头具备防堵特点，可有效防止沾水物料对喷射孔的堵塞。
同样的熄灭模块可用于其他行业熄灭。如金属加工行业，可通氮气或二氧化碳进行火花的熄灭。
火花结束后，系统便自动停止熄灭作业。全程无需人工干预和操作，也无需中断您的生产作
业，满足您的连续生产的需求。同时，系统具备联动输出点（继电器无源常开或常闭触点），最大
程度兼容现有的 PLC、除尘风机控制器，进行后续联动措施。
LYTD产品特点
LYTD系列管道火花探测系统拥有完善可靠的自检系统。在检测管道内火灾隐患的同时，不断地
定期检测所有模块的健康状况，保证整套系统的良好运行。如果系统发现有损坏、断线、水压不足、系统断电等故障，可快速定位显示，并告警通知用户。
LYTD系列管道火花探测系统基于真正的模块化设计，使得系统可以灵活地满足客户需求，并为
客户节约成本。同时，模块化设计使得客户后续在原有设备上扩展成为可能，并极为方便。模块化
设计使得设备部件的维修、更换和升级也更为简便。
LYTD系列火花探测系统采用先进的光电检测技术、信号处理技术、嵌入式技术、计算机通讯技
术和优秀的软件架构。其核心模块的设计、开发和调试，都与浙江大学、江苏大学等一流大学合作
和测试，同时借鉴国外相关知名设备的应用经验；非核心模块均采用国外工业级产品。围绕该设备
拥有多项自主。这一切都使得 YAH系列火花探测系统精益求精，也更加稳定可靠。

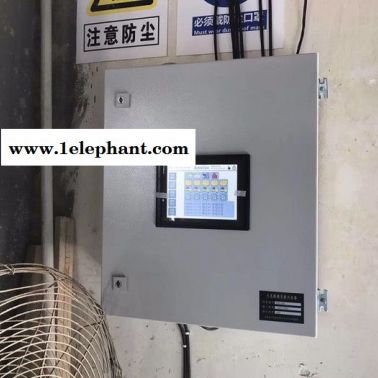

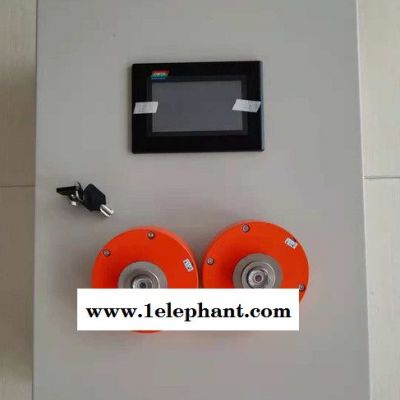

LYAH控制箱是 YAH系列火花探测系统的核心。它负责熄灭任务、自检任务、人机交互、和记录分析所有的事件。
1、 采用 ARM芯片，火花响应速度在纳秒（ns）级别。软件采用 EeOS实时操作系统，
零死机风险，确保火花即刻反应。系统具备多任务的处理能力，为监控和处理每个区域的火灾隐情提供了并发的技术保障，同时节约您的投资成本。
2、 熄灭作业自动终止。系统一旦探测不到火花，就自动停止熄灭作业；生产线可以继续运行，不需要停止，也无须人工干预，最大程度地提高了生产效率；这种特殊功能正是该
系统区别于一般安防系统的地方。

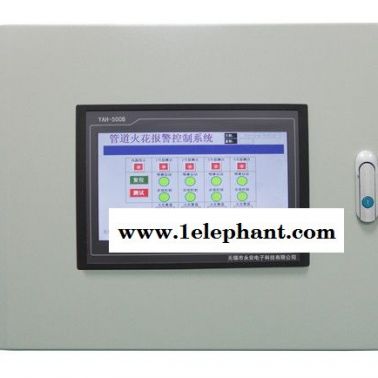

3、 高品质人机交互体验；8寸超大液晶显示屏，LED背光；图形化操作界面，简单易用；表
面强化电阻触摸屏，精准、耐脏、耐磨。
4、 详细的事件记录。可存储多达 2000条的数据，不但为事后分析提供了可靠的依据，更为
今后更好的生产提供了有效的参考。详细记录了火花发现的时间、地点、数量、持续时间，熄灭作业的开始时间、停止时间、作业地点，系统周期性自检的结果，各个子系统的运行状况。所有这些记录掉电依然可以保存，不会丢失您的任何信息。
5、 完善可靠的自检系统。在检测管道内火灾隐患的同时，不断地定期检测所有模块的健康状况，保证整套系统的良好运行；如发现损坏、断线、水压不足、漏水、系统断电等故
障，可快速告警，通知用户。
6、 可配置的联动措施。系统配有继电器，用户可以根据实际需求配置联动继电器输出；继
电器可以配合用户的除尘设备或生产线，采取进一步措施。
7、 可选配的后备电源模块。该模块附带一蓄电池，可以在外接电源停电或意外断电的情况
下满负荷工作 24小时，确保系统不间断地保障您的生产安全。
8、 每个输出点均有保险丝，确保无短路风险。我们在每个保险丝槽内附带备用保险丝，贴
心备用。在发生短路后，可立刻换上备用保险丝。

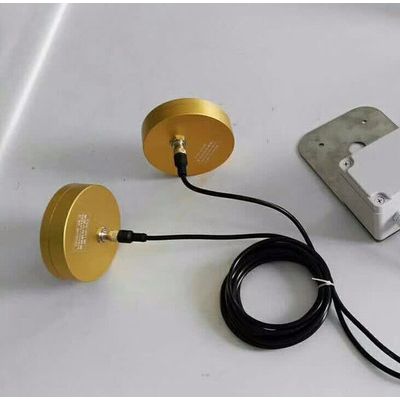

LYTD探头的技术优点
火花探头安装在输送管道壁上，有效地捕捉管道中火花发出的红外线。即使火花隐藏在稠密的物料中，探头也能灵敏地探测到。
1、 探测灵敏。在研究各类火花的特征光谱曲线的基础上，选择对应的高速光敏原件，匹配探测波长范围。探头能够探测到最小的
火花和炽热颗粒，具有高度的灵敏性；同时，探测系统能够穿过高密度的物料、尘埃进行探测。
2、 采用光电检测技术。非接触检测，不对被检测对象有任何的干扰，不会影响正常的生产流程；同时具备灵敏度高、稳定性好
3、 广角探测设计，仅用两个探头就能完全覆盖管道。

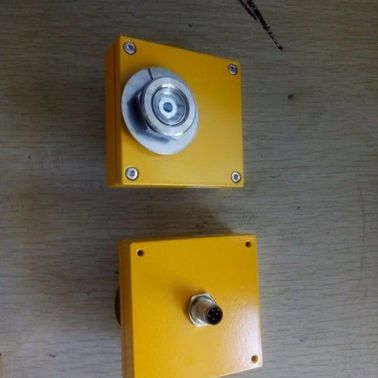

4、 外壳坚固。探头外壳采用航空铝材料和不锈钢，轻巧坚固，耐氧化、耐腐蚀。配合专门
设计的防水槽和密封圈，使得外壳整体达到了 IP67防护等级，可用于户外的严苛环境。醒目的外层黄色涂装，使您一看便知探测点的所在。
5、 安装快速。探头安装采用专门的连接件，使得安装非常容易，一个人仅需数分钟就能完
成一个探头的安装。
LYTD模块及规格参数
| 模块名 | 简介 | 规格 |
| LYTD控制箱 | LTDY系列管道火花探测系统的主控箱，接收 探头的告警信息，定期自检各个设备模块，记录告警、故障等事件，提供人机界面以配置和操作。为其他模块提供电源。 | 信息记录最多 2000条（循环记 录），防护等级 IP54。可选配后备电池，断电后仍可继续工作。 |

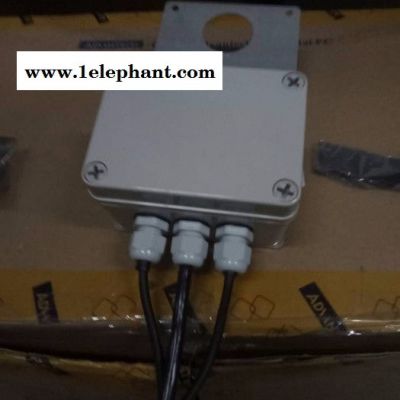

| DH接线盒 | 连接探头，处理火花信号和探头自检信号。 | （见下表） |
| SD探头 | 探测火花并发出信号。 | （见下表） |
| SE熄灭模块 | 执行喷水熄灭，并给出水流反馈信号。 | （见下表） |
| 探头规格参数 | ||
| 输入电压 | 24V DC | 在 Vdd和 Vss间加 24V直流电压。 |
| 电流消耗 | 7.30~9.62mA |
|
| 灵敏度 | <10μW/cm2 | 相当于 20米开外的打火机的火焰。 |
| 抗浪涌 | 600W（10/1000us），100A |
|
| 尺寸 | 82mm x 82mm x 57mm | 厚 26mm。 |
| 材质 | 本体：T6061航空铝+304不锈钢 |
|
| 工作温度 | -40℃ ~ 85℃ |
|
| 防护等级 | IP67 | 防水防尘，可用于露天环境。 |
| 集线盒规格参数 | ||
| 输入电压 | 24V DC | 在 Vdd和 Vss间加 24V直流电压。 |
| 电流消耗 | 3.50~10.46mA |
|
| 抗浪涌 | 600W（10/1000us），100A |
|
| 尺寸 | 80mm x 110mm x 70mm |
|
| 材质 | 工程塑料 |
|
| 工作温度 | -45℃ ~ 85℃ |
|
| 防护等级 | IP66 | 防水防尘，可用于露天环境。 |

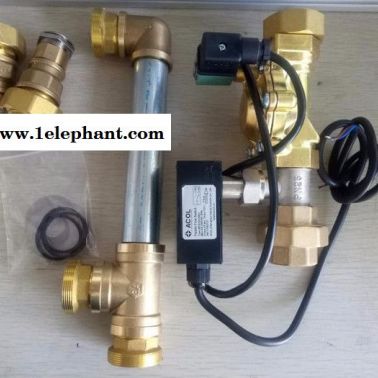

| 熄灭模块规格参数 | ||
| 工作压强 | 1MPa |
|
| 工作温度 | >0℃~+85℃ |
|
| 流量 | >3.5L/s @ 0.4MPa | 水介质 |
| 输入电压 | 24V DC |
|
| 功率 | 9W |
|
| 流量信号输出 |
| 无源常开触点，250V Max，1A Max。 |
| 接口 | G1 | 1寸内丝，活接 |
| 材质 | 黄铜 |
|
| 防护等级 | IP66 | 防水防尘，可用于露天环境。 |
分类: 依照不同的用途进行分类：
基本型和智能型两种

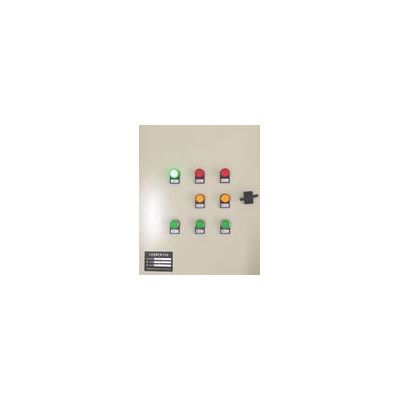

基本型具备探测，喷水，报警等功能，操作界面为按钮式。
智能型除具备基本功能外，还具有火花信息记录，自检等功能，适合起火机率高的生产环节
混批：对同时订购产品及配件的用户来说，通常不拘于一种规格，可以不同规格 ，不同数量，现时混批。
定制：如对本品有其它制作要求：如板厚，工艺，表面处理，包装等。可联系客服，及时跟您沟通确认。
优惠：本品为现时促销品，保证正品低价。
| 订购产品注意事项 |
咨询选型: 工业品因使用环境及功能要求不同，您选购时，也可联系客户进行确认和沟通，以便我们提供最
为适合您的产品。工业品参考图片与实物差异属正常情况，但不影响安装和使用为准，请您知悉。
订购产品: 产品订购可通过线上和线下两种方式完成。配件一般可线上订购，整机除了网上直订外，可通过
双方确立合同，进行后续交易，以保障您的合法权益。
| 网购须知 |
发货安装: 一般整机的制作时间较长，我们发货时间一般为下单之日起7-15个工作日，配件则视情况不定。
发货方式一般为大件物流，小件快递的原则。具体情况也可双方约定。
若涉及产品退货或返修时，因网销品利润很低，原则上运费各认一半。
安装涉及委派工作人员时，双方可协商约定相关时间和细则，由我厂安排人员负责施工到位。
