| 等级 | 优级品 |
|---|---|
| 工作电压 | 24V |
| 类型 | 烟雾报警探测器 |
| 适用范围 | 仓库 机房 工厂 |
| 外形尺寸 | 230*350*275mm |
| 销售方式 | 直销 |
| 颜色 | 多色 |
| 品牌 | 金拓 |
| 型号 | 火星探测器 |
| 加工定制 | 是 |
| 打样周期 | 6-7天 |
| 质量认证 | CCC |
电源部分
系统电源部分由：电源和总开关组成。电源将～220V AC转换成系统工作所需的24V DC。
| 电源和总开关接～220V AC，请小心，以防触电。 |

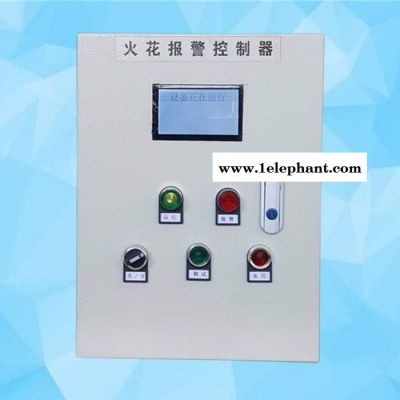

控制器

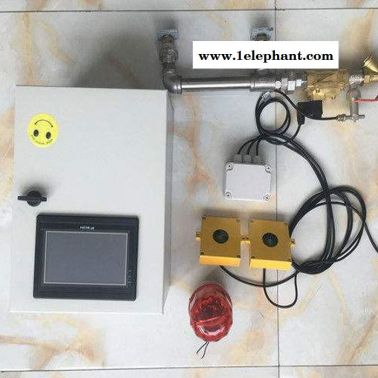

控制器是整个YAH-200系统的核心部分，用于接收探头信号、启停熄灭模块、启停报警器、启停联动继电器等。
电源汇流排
电源汇流排用于分给各个子模块电力。
| 切勿触碰汇流排上下两层，这样会导致短路并烧坏电源部分的模块。 |
接口板

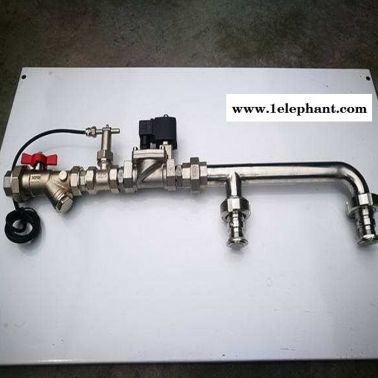

用于连接探头、熄灭模块、报警器，进行联动继电器输出等。YAH-200可以接驳2组探测组、4组熄灭模块，输出2组联动继电器。
接口板上有上下两排接线柱，下排接线柱用于连接探头、熄灭模块、报警器、进行联动继电器输出。
中间部分为保险丝、继电器、和对应继电器的LED指示灯。当一继电器开启式，对应的LED会亮起。
左起保险丝分别为：
? 报警保险丝； ? 熄灭保险丝； ? 探测保险丝；左起继电器分别用于：
? 接到“报警”的“+”、“-”，用于开启声光报警器； ? 接到“熄灭1”的“+”、“-”，用于开启熄灭1； ? 接到“熄灭2”的“+”、“-”，用于开启熄灭2； ? 接到“继电器1”； ? 接到“继电器2”。探测组

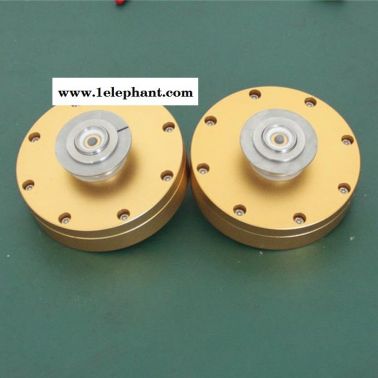

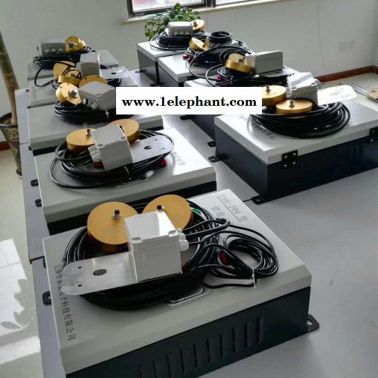

探测组用于探测一个探测点，由1个集线盒和2个探头组成。集线盒用于连接两个探头和控制箱。
山东金拓环保设备有限公司位于临沂义堂工业园，是环保除尘设备，脉冲除尘，旋风除尘，锅炉除尘，避风器除尘，锅炉鼓引风机，轴流高温风机，离心通风机等环保设备设计、制造、销售、技术服务、技术咨询为一体的综合性科技企业。
??公司拥有先进的技术和完善的加工制作体系，能满足不同客户的需要，是的山东风机除尘等环保设备的生产厂家。企业以技术进步、技术创新为主动力，不断开发新产品，扩大企业的发展空间，形成了适应市场需求的主导产品。我们愿用高超的技术、过硬的产品、周到的服务使广大用户满意。同时与各种渠道，多种形式携手合作的客户和谐共赢，共同发展。
??山东金拓环保设备有限公司（金拓风机）无论是管理层面还是生产上的技术工人，不仅对于岗位技能能够全面把握，同时也对整个设备的生产流程有着全面的了解，在工艺等方面有着多年的经验累积，特别是对于产品的加工上有着独特的见解。我们在不断的探索摸寻中，为自己的职责有着高度的把控，对于产品研发和销售上有着先进的操作水平。
