| 额定电流 | 32 |
|---|---|
| 额定电压 | 220V |
| 防护等级 | IP40 |
| 规格 | 国标 |
| 类型 | 综合起动器 |
| 适用电机 | 二相电机 |
| 用途 | 直接起动 |
| 操作方式 | 自动 |
| 品牌 | 盾开 |
| 型号 | LN6A-16故障电弧探测器 |
| 加工定制 | 是 |
| 质量认证 | CCC |
| 应用场景 | 终端配电 |
| 是否可逆 | 否 |

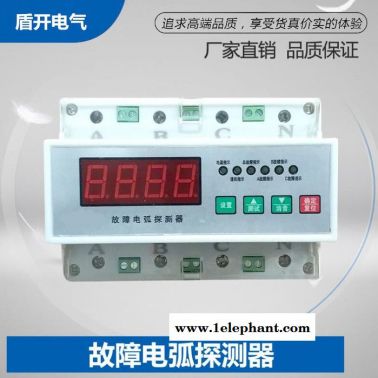

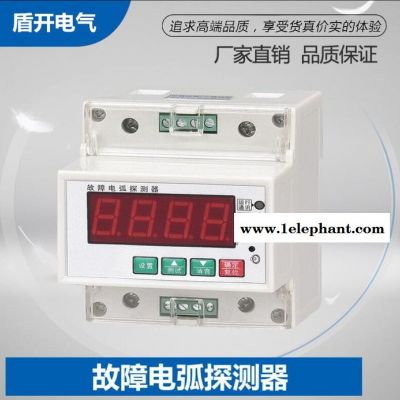

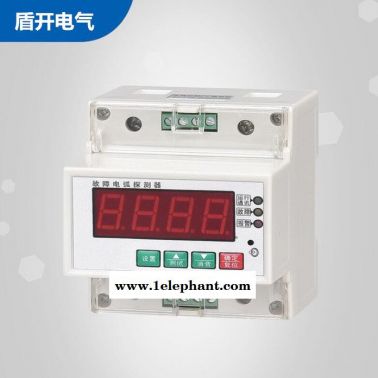

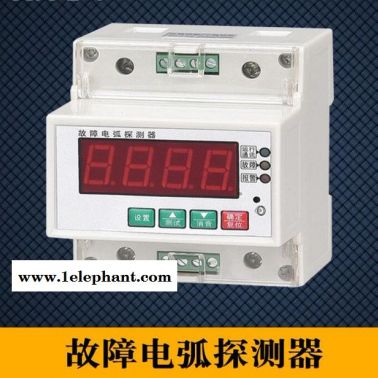

LN6A-16故障电弧探测器
产品特点
本产品为故障电弧探测器，产品遵循国标GB14287.4-2014，该产品可以对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，可以进行现场的声光报警，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。1.2 产品适用的范围
可适用于商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐等场所等。
第二章 技术特点
本产品能够检测线路中符合标准要求的串/并联故障电弧，发出现场声光报警，并将检测结果上传给故障电弧中继模块。
本产品可以通过RS485总线与上端监控设备进行实时通讯，将产品检测线路状态实时上传。
第三章 主要技术指标
1）额定工作电压220V AC
2）电流等级：16A/32A
3）故障报警动作时间：≤0.5s
4）警报声响：≥70db
5）通讯方式：与上位机RS485总线通讯≤1km
6）使用环境条件
① 环境温度： -20℃~60℃
② 相对湿度： ≤96％
③ 使用环境：具防雨设施
7）安装型式：标准导轨安装
第四章 产品主要功能
4.1 消音/测试功能
消音功能：消除报警声音；当产品检测到故障电弧后，发出声光报警，可以通过面板上的消音按键消除产品的报警声音，消音后报警灯状态将维持不变。
测试功能：确认产品功能是否正常；当产品处于无报警状态下，长按此键10秒，产品进入报警状态，按下复位按键将产品切换至正常工作状态。
4.2 复位功能
本产品具有复位功能；如果产品检测到线路中故障电弧后，发出声光报警。当排除线路中产生故障电弧原因后，可以通过按复位按钮来对产品进行复位操作，来消除产品报警状态。
4.3 通讯功能
本产品可以通过RS485串口总线与上端故障电弧中继模块进行通讯，可以将检测到线路状态实时上传，并可通过上端电弧中继模块对下端故障电弧探测器进行报警复位。实现了智能统一控制管理。（通讯协议见技术文件）
4.4 消防联动功能
本产品具有消防联动功能，需与分励机构类产品配套使用。产品上有继电器输出口（如图2标识的N位置），当产品检测到线路中故障电弧时，发出声光报警，继电器输出口的两通道导通，与产品继电器输出口连接的外部分励脱扣机构类产品因导通而切断电路，实现消防联动的作用。
4.5 查询功能
本产品（带液晶）可以通过面板上按键随时查询产品一个月内报警次数及报警时间及日期（详情操作见操作说明）。
4.5 时间及地址设置功能
本产品（带液晶）可以通过面板上按键设置时间和日期。同时，产品在可以设置产品通讯地址，防止在与故障电弧中继模块配套使用时，出现通讯地址重复现象（详情操作见操作说明）。
