| 材料 | 氮化镓 |
|---|---|
| 产品类型 | 光敏二极管 |
| 发光颜色 | 冷色 |
| 封装材料 | 树脂封装 |
| 封装形式 | 功率型 |
| 结构 | 面接触型 |
| 频率特性 | 高频 |
| 输出形式 | 光敏器件型 |
| 速度 | 快速型 |
| 应用范围 | 激光器驱动 |
| 种类 | 激光器驱动 |
| 波段范围 | 400-1100nm |
| 功率特性 | 高频 |
| LED封装 | 有色透明封装（C） |
| 发光强度角分布 | 2 rad |
| 正向工作电流 | 100mA |
| 最高反向电压 | 5V |
| 运转方式 | 重复脉冲式 |
| 激励方式 | 光泵式 |
| 工作物质 | 自由电子 |
| 光路径 | 透过型外光路 |
| 传输信号 | 宽带型 |
| 品牌 | 美国的EOT(Electro-Optics Technology)公司 |
| 型号 | ET-6000 |
公司描述：
欧聪（上海）光电技术有限公司代理美国的EOT(Electro-Optics Technology)公司全线产品，EOT公司专注于生产和开发高平均功率及高峰值功率法拉第旋转器，隔离器以及高速光电探头，为知名的光纤激光器厂商批量提供产品，并具有为特殊要求定制产品的开发生产能力。法拉第光旋转器／光隔离器广泛应用于各种对于返回光极敏感的光学系统中，如多级激光放大器，光参量振荡器，环形激光器，掺饵光纤放大器(用于隔离980nm泵浦光的反馈)，种子注入型激光器，非线性光学，光传输系统等。 产品包括：法拉第旋转器和隔离器，高速光电探测器。
【类型1】1.5-5μm PbSe大面积功率探测器
产品描述：1.5-5μm PbSe大面积功率探测器可以测量1.5μm到5.0μm的光功率，可选择增益2x或者100x，主动面积为5mm*5mm，大面积很容易对准。探测器基于光电导体，相比于热电堆响应更快，达到稳定的时间更短。
产品特点：
■ 两种增益：2x或100x
■ PbSe光电导体比热电堆响应更快，达到稳定的时间更短
性能参数：
| 型号 | ET-6000 | |
| 探测器类型 | 光电导体 | |
| 增益 | 2x | 100x |
| 上升时间/下降时间 | 32μs/32μs | 25μs/25μs |
| 响应度（高阻抗） | >6400V/W @ 3.5μm | >3.2x105V/W @ 3.5μm |
| 响应度（50Ω阻抗） | >3200V/W @ 3.5μm | >1.6x105V/W @ 3.5μm |
| 电源VDC | 24 | 24 |
| 带宽 | 0.02kHz-15kHz | 0.02kHz-10kHz |
| 有效面积 | 5mm*5mm | 5mm*5mm |
| 接受角度 (半角) | 20° | 20° |
| 噪声等效功率(pW/√Hz) | 400 @ 2000nm | 450 @ 2000nm |
| 输出接口 | BNC | BNC |
响应曲线：
产品应用：
■ 探测QCL激光器功率
■ 探测DFB激光器功率
【类型2】小于2GHz增益型光电探测器
产品描述：
小于2GHz放大光电探测器利用PIN光电二极管将光信号转化成电流信号，固定增益可测试＜1mW激光器功率。50Ω负载匹配连接示波器可测试激光器的脉宽。通过50Ω负载匹配连接光谱分析仪，可测试激光器频率响应。光电探测器包括原厂电源适配器。BNC端口输出电信号再通过50Ω负载匹配连接示波器或光谱分析仪。
产品特点：
■ 内置跨阻抗放大器
■ 可选配FC接头
性能参数：
| 规格* | ET-2030A | ET-3000A |
| 上升沿/下降沿 | Silicon | InGaAs |
| 响应率@1300nm | <500ps/<500ps | <400/<400 |
| 电源 (VDC) | 450V/W at 830nm | 450V/W at 1300nm |
| 带宽 | 24 | 24 |
| 探测面直径 | 30Khz - 1.2GHz | 30kHz - 1.5GHz |
| 暗电流 (nA) | 400μm | 400μm |
| 接受角 (1/2角) | 10° | 20° |
| 噪声等效功率 (pW/√Hz) | <60 | <30 |
| 最大线性率 | 1.3V peak | 1.3V peak |
| 安装孔 | 8-32 or M4 | 8-32 or M4 |
| 输出接口 | BNC | BNC |
| *不适合CW应用。 |
|
|
响应曲线：
产品应用：
■ 监测高重复率外调制CW激光器
■ 查看小于1mW激光
【类型3】InGaAs光电探测器
产品描述：InGaAs光电探测器利用PIN光电二极管将光信号转化成电流信号。50Ω负载匹配连接示波器可测试激光器的脉宽。通过50Ω负载匹配连接光谱分析仪，可测试激光器频率响应。InGaAs光电探测器包括电源适配器，以及长寿命锂电池。SMA端口输出电信号再通过50Ω负载匹配连接示波器或光谱分析仪。
产品特点：
■ 使用硅PIN光电二极管
■ 所有光电探测器都带内部或外部电源
■ 可选FC或SMA输入接头
■ InGaAs光电探测器可选110/220V输入电源适配器
性能参数：
| 规格 | ET-3000 | ET-3010 | ET-3020 | ET-3040 |
| 上升沿/下降沿 | <175ps/<175ps | <225ps/<225ps | <6ns/<250ns | <1.25ns/<3.7ns |
| 响应率@1300nm | 0.9A/W | 0.85A/W | 0.9A/W | 0.9A/W |
| 电源 (VDC) | 6 | 6 | Non-biaseda | 3 |
| 带宽 | >2GHz | >1.5GHz | >2.5MHz | >50MHz |
| 探测面直径 | 100μm | 100μm | 3.0mm | 1.0mm |
| 暗电流 (nA) | <2.0 | <1.0 | N/A | <10 |
| 接受角 (1/2角) | 20° | N/A | 50° | 50° |
| 噪声等效功率 (pW/√Hz) | <0.03 | <0.02 | 5 | <0.06 |
| 最大线性率 | CW电流: 5mA | CW电流: 5mA | CW电流: 5mA | CW电流: 5mA |
| 安装孔 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 |
| 输出接口 | BNC | BNC | BNC | BNC |
响应曲线：
产品应用：
■ 监测调Q激光器的输出
■ 监测锁模激光器的输出
■ 监测外调制连续激光器的输出
■ 时域和频率响应测量
【类型4】硅光电探测器
产品描述：Silicon光电探测器利用PIN光电二扱管将光信号转化成电流信号。S0Q负载匹配连接示波器可测试激光器的脉宽。通过S0Q负载匹配连接光谱分析仪,可测试激光器频率响应。硅光电探测器包括电源适配器,以及长寿命裡 电池。BNC端口输出电信号再通过S0Q负载匹配连接示波器或光谱分忻仪。
产品特点：
■ Si光电探测器可选墙插式电源适配器。
性能参数：
| 型号 | ET-2000 | ET-2030 | ET-2060 | ET-2070 |
| 探测器类型 | PIN | PIN | PIN | PIN |
| 上升时间/下降时间 | <200ps/<350ps | <300ps/<300ps | <320ps/<320ps | 3ns/3ns |
| 响应度@830nm | 0.4mA/W | 0.4A/W | 0.47A/W | 0.56A/W |
| 偏置电压 (V) | 3 | 9 | 9 | 24 |
| 带宽 | >1.5GHz | >1.2GHz | >1.1GHz | >118MHz |
| 有效面积直径 | 110μm x 55μm | 0.4mm | 0.4mm | 2.55mm |
| 暗电流 (nA) | <1 | <0.1 | <0.1 | <10 |
| 有效角度 (半角) | 20° | 30° | N/A | 50° |
| 噪声等效功率(pW/√Hz) | <0.15 | <0.01 | <0.01 | <0.10 |
| 最大线性度 | 20ns脉冲@20mJ | CW电流：3mA | CW电流：3mA | CW电流：2.5mA |
| 安装孔 | 8-32/M4 | 8-32/M4 | 8-32/M4 | 8-32/M4 |
| 输出接口 | BNC | BNC | BNC | BNC |
响应曲线：
产品应用：
■ Q-开关激光器
■ 锁模激光器
■ 额外调制连续波激光器输出监控
■ 时域与频域响应测试与测试

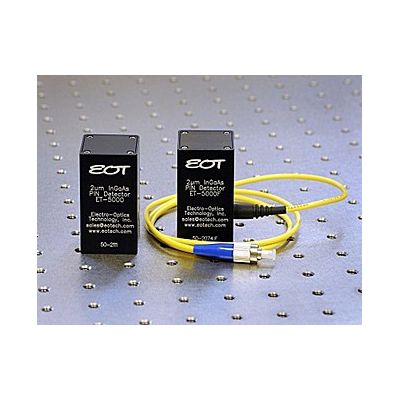

【类型5】大于12.5GHz 2μm光电探测器
产品描述：ET-5000系列2um光纤探测器，两个系列可选，上升下降时间＜28ps，带宽>12.5GHz，ET-5000为自由空间光输入光电探测器，ET-5000F为光纤耦合输入光电探测器（标准连接器为：FC/UPC）。
性能参数：
| 规格A | (ET-5000) | (ET-5000F) |
| 上升沿/下降沿 (ps) | 28/28 | 28/28 |
| 响应率 (A/W)B | 1.3 at 2000nm | 0.95 at 2000nm |
| 电源 (VDC) | 3 | 3 |
| 带宽 | >12.5GHz | >12.5GHz |
| 探测面直径(μm) | 40 | 40 |
| 暗电流 (μA) | <1 | <1 |
| 接收角 (1/2角) | 20° | N/A |
| 噪声等效功率 (pW/√Hz) | 15 at 2000nm | 20 at 2000nm |
| 最大线性CW功率 (mA)C | 3 | 3 |
| 安装孔 | 8-32 or M4 | 8-32 or M4 |
| 输出接口 | SMA | SMA |
| 光纤接头D | N/A | FC/UPC |
| | ||
响应曲线：
【类型6】小于9GHz增益型光电探测器
产品特点：
■ 监测外调制连续激光器的输出
■ 测量数据比特率
■ 课测量<1mW光功率
性能参数：
| 规格a | (ET-3500A) | (ET-3500AF) | (ET-4000A) | (ET-4000AF) |
| 探测器材料 | InGaAs | InGaAs | GaAs | GaAs |
| 上升沿/下降沿 (ps) | <40/<40 | <40/<40 | <40/<40 | <40/<40 |
| 响应率 (A/W) | >900 at 1300nm | >650 at 1300nm | 530 at 830nm | 380 at 830nm |
| 电源 (VDC) | 5 | 5 | 5 | 5 |
| 带宽 | 20kHz-9GHz | 20kHz-9GHz | 20kHz-9GHz | 20kHz-9GHz |
| 探测面直径(μm) | 32μm | 32μm | 60μm | 60μm |
| 接收角 (1/2角) | 15° | N/A | 15° | N/A |
| 噪声等效功率 (pW/√Hz) | <25 | <25 | <45 | <45 |
| 最大线性电流 (μA) | 225 | 225 | 225 | 225 |
| 电流监测器输出 (mV/μA) | 1 | 1 | 1 | 1 |
| 最大线性率 (mVp-p) | 450 | 450 | 450 | 450 |
| 安装孔 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 |
| 输出接口 | SMA | SMA | SMA | SMA |
| 光纤接头 | N/A | FC/UPC | N/A | FC/UPC |
| a 不适合CW应用。 |
|
|
|
|
响应曲线：
产品应用：
■ 内置跨阻抗放大器
■ 可选配FC输入接头
■ 带有DC电流监测器
【类型7】大于12.5GHz光电探测器
产品特点：■ 12.5GH GaAS,InGaAs光电探测器可选110/220V输入电源适配器
■ 自由空间光，光纤耦合输入可选
性能参数：
| 规格A | ET-3500 | ET-3500F | ET-4000 | ET-4000F |
| 探测器材料 | InGaAs | InGaAs | GaAs | GaAs |
| 上升沿/下降沿 (ps) | <25/<25 | <25/<25 | <30/<30 | <30/<30 |
| 响应率 (A/W)B | >0.90 at 1300nm | >0.65 at 1300nm | >0.53 at 830nm | >0.38 at 830nm |
| 电源 (VDC) | 6 | 6 | 3 | 3 |
| 带宽 | >15GHz | >15GHz | >12.5GHz | >12.5GHz |
| 探测面直径(μm) | 32 | 32 | 60 | 60 |
| 暗电流 (nA) | <3 | <3 | <0.5 | <0.5 |
| 接收角 (1/2角) | 15° | N/A | 15° | N/A |
| 噪声等效功率 (pW/√Hz) | 20 at 1300nm | 28 at 1300nm | 35 at 830nm | 45 at 830nm |
| 最大线性CW功率 (mW)C | 10 | 10 | 10 | 10 |
| 安装孔 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 |
| 输出接口 | SMA | SMA | SMA | SMA |
| 光纤接头D | N/A | FC/UPC, SMF28e | N/A | FC/UPC, SMF28e |
| | ||||
响应曲线：
产品应用：
■ 开关激光器输出监控
■ 锁模激光器输出监控
■ 外调制连续波（CW）激光器输出监控
■ 时域、频域响应测试
【类型8】小于12.5GHz光电探测器
产品特点：■ 12.5GH GaAS,InGaAs光电探测器可选110/220V输入电源适配器
■ 自由空间光，光纤耦合输入可选
性能参数：
| 规格A | ET-5000A | ET-5000AF |
| 上升沿/下降沿 (ps) | 40/40 | 40/40 |
| 响应率 (A/W) | 1.3 at 2000nm | 0.95 at 2000nm |
| 电源 (VDC) | 5 | 5 |
| 带宽 | 20kHz-9GHz | 20kHz-9GHz |
| 探测面直径(μm) | 40 | 40 |
| 暗电流 (μA) | <1 | <1 |
| 接收角 (1/2角) | 20° | N/A |
| 噪声等效功率 (pW/√Hz)B | 17 at 2000nm | 17 at 2000nm |
| 最大线性率 (mVp-p)B | 450 | 450 |
| 安装孔 | 8-32 or M4 | 8-32 or M4 |
| 输出接口 | SMA | SMA |
| 光纤接头C | N/A | FC/UPC |
响应曲线：
产品应用：
■ 开关激光器输出监控
■ 锁模激光器输出监控
■ 外调制连续波（CW）激光器输出监控
■ 时域、频域响应测试
【类型9】带模拟和TTL输出的光电探测器
产品描述：
TTL-模拟光电探测器这些产品非常适用于触发应用TTL信号输出。允许用户监控Q-开关激光器和额外调制CW激光器的输出。主要特点包括模拟或TTL信号输出，脉冲拉伸特性，以及可调触发阈值。两个系列可选，ET-2030TTL位Si类型探测器，敏感波长范围：350~1000nm；ET-3000TTL是InGaAs光电探测器，敏感波长范围：800~1700nm。
产品特点：
■ 可产生模拟或TTL输出
■ 包含脉冲展宽功能
■ 包含可调触发器阈值
性能参数：
| 规格 | ET-2030TTL | ET-3000TTL |
| 探测器材料 | 硅 | InGaAs |
| 电源 (VDC) | 12 | 12 |
| 谈侧面直径 (μm) | 400 | 100 |
| 暗电流 (nA) | <0.1 | <2.0 |
| 接受角 (1/2角) | 10° | 20° |
| 噪声等效功率 (pW/√Hz) | <0.01 | <0.03 |
| 安装孔 | 8-32 or M4 | 8-32 or M4 |
| 模拟输出 | ||
| 上升沿/下降沿 (ps) | <300/<300 | <175/<175 |
| 响应率 | 0.47A/W at 830nm | 0.9A/W at 830nm |
| 带宽 | DC-1.2GHz | DC-1.2GHz |
| 最大线性率 | CW and Pulse current: 3mA | CW current: 5mA CW Power: 20mW |
| 终端 | 50Ω external | 50Ω external |
| 输出接头 | BNC | BNC |
| TTL输出 | ||
| 上升沿/下降沿 (ps) | <8/<9 | <8/<9 |
| 带宽 | DC-60MHz | DC-60MHz |
| 终端 | 500Ω | 500Ω |
| 可调触发阈值 (mV) | 40-500 | 40-500 |
| 最小探测脉冲宽度 (ns) | 8 | 8 |
| 逻辑高/低电平 (V) | >3.0/<0.5 | >3.0/<0.5 |
| 脉冲展宽 (可用时) | 100ns typical | 100ns typical |
| 输出接头 | BNC | BNC |
响应曲线：
产品应用：
■ 带TTL输出的触发应用
■ 监测调Q激光器的输出
■ 监测外调制CW激光器的输出 公司描述：
