| 性能 | 节能环保,功率低,无污染,布线简单,探测范围广 |
|---|---|
| 品牌 | 恒鑫隆 |
| 型号 | HXL-TUS200 |
| 额电电压 | 12v |

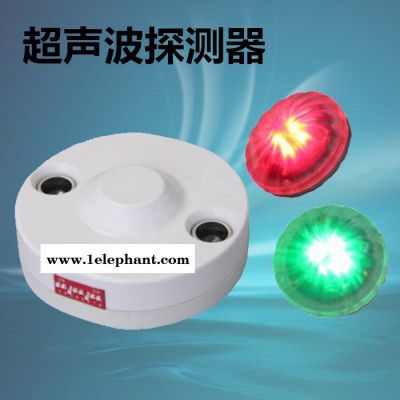

超声波探测器/车位探测器/指示灯
一、主要特性
l工业级设计，适应各种恶劣环境；
l用于车库车位的车辆存在实时检测；
l采用RS485通讯总线;
二、主要技术参数
l工作电源：AC12V±10%
l工作温度：-20℃至65℃
l储存温度： -40℃至85℃
l工作湿度：30—90% （相对湿度）
l使用条件：安装在车位的上方的干燥环境（范围是1.0m至3.5m）
三、控制接口（见外壳标签）
1、电源及通讯总线接口
| 电源接口 | RS485通讯接口 | ||
| V— | V+ | B | A |
| AC12V | 接485B | 接485A | |
2、外接LED显示灯接口
| +5V | 0V | Red | Green |
| 接LED灯的正5伏 | 接LED灯的地 | 接LED灯的红灯 | 接LED灯的绿灯 |
四、超声波探测器工作状态及指示
一、上电时，电源指示灯(Power/红)亮；
1、 当探测器的超声波发送或接收不正常时，状态灯(State/绿)一秒闪15次；
2、 当探测器的超声波发送和接收都正常，但无车，通讯正常，状态灯(State/绿)一秒闪3次；
3、 当探测器的超声波发送和接收都正常，但无车、无通讯时，状态灯(State/绿)一秒闪1次；
4、 当探测器的超声波发送和接收都正常，且有车时，状态灯(State/绿)一直亮。
二、可灵活设定报警距离（实测0.30-4.00米）见跳线设置表，当车辆到位，测定距离小于预设距离时，外接红色LED灯亮，否则外接绿色LED灯亮
... ...
超声波车位探测器的工作原理是利用超声波发射， 通过被测物体的反射、回波接收后的时差来测量被测距离的，是一种非接触式测量仪器。它有很多特点如: 测定物位距离时不接触被测物体，无活动部分，安装、调试简单，维修、保养方便，测量精度高。并可输出9600BIT串行数据信号，以便和PC计算机的连接。
如用485标准串口可传送1000米以上，有利于数据的远程传送及处理。
开启值40-350厘米，关闭值40-350厘米(在该范围内任意设置)，反射面积距离超声波发射探头350厘米时为0.3平方米，超声波发散角为45度(选用不同型号探头时，发散角有所变化)，在LED上显示所测距的距离数据并和巳预置数进行比较， 如达到预置值则进行开或关的开关量信号输出。
接收电路接收物体反射超声波回波信号，该芯片内部包括了前置放大，限幅放大、整形，以便微芯片检测、判断回波 的数据正确与否及时差， 并计算出测距的距离数值。
安装调试时，超声波探头表面严禁用手及其它物体触摸，以免产生信号滞后性及损坏 ，所有IC器件**好拔下烙铁插头再焊接，以免损坏。
安装完毕后接上 24V电源，在测距中应保证测距器与被测物体距离为定值，要被测物体尽量对中，使测得距离读数的准确性。
