供应京海鸣jhm-b车场车位探测器显示系统

车场车位显示诱导系统B

设备特点：

1.信息准确、及时，可实时知晓车位排布，通过绘制出电子地图和计算出车场车位准确数据，将信息传递给信息显示屏，方便驾车人**查找空余车位，提高停车场的使用率。

2.设备可靠准确，抗干扰性能高，不存在干扰及设备间互扰问题。CAN通讯传输距离远，理论达10Km。

3.按装方便，布线简单节省，仅需一条双绞线和一对DC24V电源线。双绞线任意点可挂接信息屏、红绿灯**等设备。

4.方便二次开发，主控器带有控制串口，使用本公司自主开发的“CM+”命令集，方便易通。对于自开发用户彻底避过复杂的底层通讯程序开发，如呼叫、应答、通讯校验、出错重发等复杂抽象工作。

设备简介

本系统含超声车位测量探测器、分控制器、中心控制器、控制计算机组成。车位探测器实时测量本车位占用或空位，通过CAN总线出传递给分控制器，分控制器处理后传递给中心控制器。每个分控制器**多可挂接100个探测器。中心控制器和计算机进行信息交换。

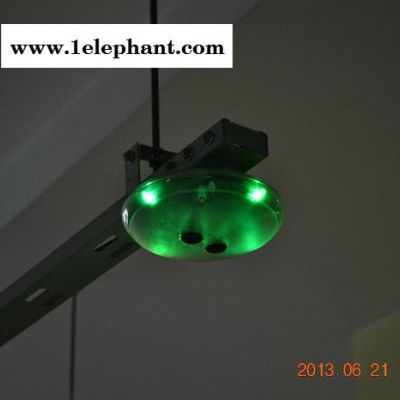

一、车位探测器

用于停车场内实时探测车位空位或占用，安装各车位顶端，每有

车辆进出时，此设备检测到并通过CAN总线传递给分控制器，控制器自带的红灯或绿灯显示本车位是否占用。每个分控制器可挂**多100个探测器。CAN总线还可加挂引导LED条屏**、红绿灯等设备。

二、分控制器

     分控制器接收来自本域的控制器传递来的信息，CAN通讯传给中心控制器，分控制附有LCD显示屏及键盘。方便安装人员调试，如个体或系统自检、通讯测试等。

三、中心控制器

通过CAN总线接收分控制器信息，发送命令消息给分控制器，附有LCD显示屏及键盘
