板式换热器：高效热交换的“空间魔术师”
在工业生产与民用供暖领域，热交换设备的效率直接影响能源利用率与运行成本。传统管壳式换热器因体积庞大、传热效率低等问题逐渐被新型设备取代，而板式换热器凭借其紧凑结构与高效传热性能，成为现代热交换系统的核心设备。
一、结构创新：波纹板片与模块化设计的结合

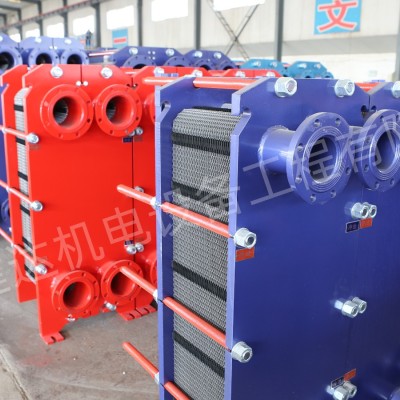

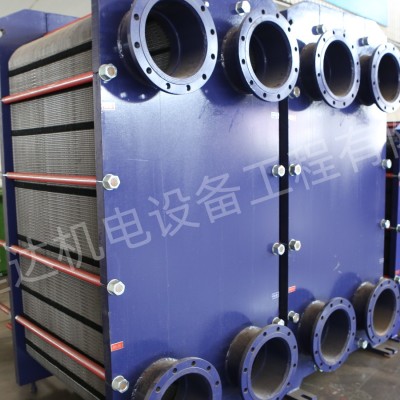

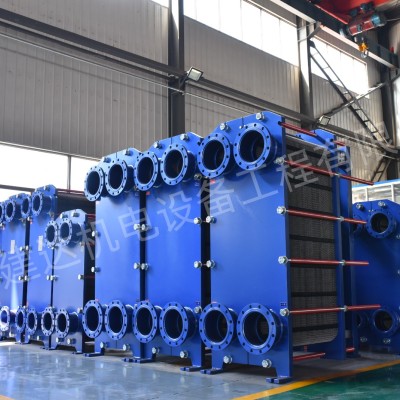

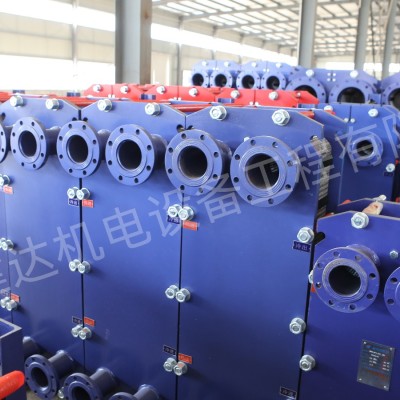

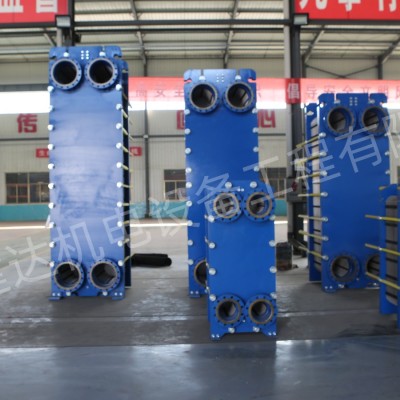

板式换热器由一系列波纹金属板片叠装而成，板片间通过密封垫片分隔出冷热流体通道。其核心结构包括：
波纹板片：采用不锈钢、钛合金等材料压制出人字形、水平平直或瘤形波纹，单片厚度仅0.4-0.8mm。波纹设计不仅增加传热面积，更通过破坏流体层流边界层，在低雷诺数（Re=50-200）下形成湍流，传热系数可达管壳式的3-5倍。
密封垫片：位于板片边缘，采用丁腈橡胶、三元乙丙橡胶等耐温耐压材料，确保冷热介质完全隔离。免粘接卡扣式垫片设计支持快速拆装，降低维护成本。
框架系统：由固定压紧板、活动压紧板、上下导杆及夹紧螺栓构成，通过液压装置施加压力确保板片组紧密贴合。钎焊式板换则采用真空钎焊技术将板片永久连接，适用于高温高压场景。
二、性能优势：四大核心指标重塑行业标准
超高效传热：在相同压力损失下，板式换热器传热系数可达800-3500W/(m²·K)，热回收率超90%。例如，在乳品加工中，其可在10秒内将牛奶从常温加热至72℃杀菌，再迅速冷却至4℃，营养损失率较管壳式降低40%。
极致空间利用：单位体积换热面积是管壳式的2-5倍，实现同等换热量时占地面积仅为管壳式的1/5-1/8。北京某热电厂采用板式换热器替代原有管壳式设备后，换热站占地面积从300㎡缩减至60㎡，年节省土地租赁费用超50万元。
灵活扩容能力：通过增减板片数量（单台设备最多可扩展至2000片）或调整流程组合（单流程/多流程、逆流/交叉流），可精准匹配不同工况需求。某化工企业根据生产波动，每年动态调整板片数量12次，避免设备闲置浪费。
低维护成本：可拆卸式设计支持在线机械清洗，化学清洗周期延长至管壳式的3倍。某钢铁厂统计显示，采用板式换热器后，年清洗费用从28万元降至9万元，设备故障率下降65%。
