| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 产地 | 温州 |
| 工作温度 | 常温 |
| 公称通径 | DN200-DN1200 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 粉料 |
| 外形 | 中型 |
| 用途 | 截止 |
| 可否定做 | 可以 |
| 零部件及配件 | 手轮 |
| 压力环境 | 常压 |
| 主体材料 | 铸钢 |
| 类型(通道位置) | 直通式 |
| 品牌 | 中诚 |
| 型号 | QLMD |

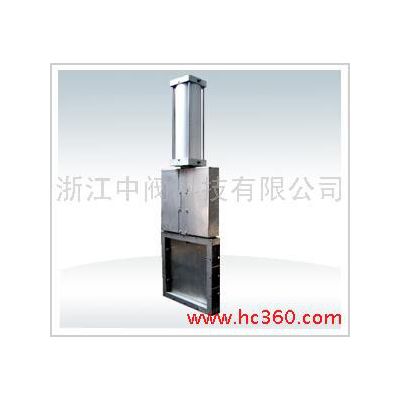

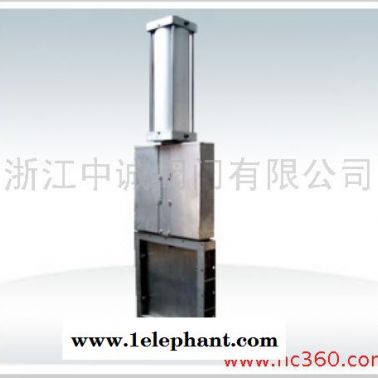

气动防尘方闸阀 插板阀 插板门 方闸门 螺旋闸门用途
气动防尘方闸阀/螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛应用于矿山、粮食等行业控制流量变化或迅速切断（特料直径≤50mm）
| 类别Category | A×A | B×B | C×C | L | H | D0 | n-d |
| 单向 One-way | 220×200 | 256×256 | 296×296 | 100 | 820 | 300 | 8-φ12 |
| 250×250 | 306×306 | 346×346 | 100 | 930 | 340 | 8-φ14 | |
| 300×300 | 356×356 | 396×396 | 100 | 1050 | 380 | 8-φ14 | |
| 400×400 | 456×456 | 496×496 | 100 | 1140 | 445 | 12-φ14 | |
| 450×450 | 510×510 | 556×556 | 120 | 1450 | 530 | 12-φ18 | |
| 500×500 | 560×560 | 606×606 | 120 | 1610 | 580 | 16-φ18 | |
| 双向 Two-way | 600×600 | 660×660 | 706×706 | 120 | 1830 | 450 | 16-φ18 |
| 700×700 | 770×770 | 820×820 | 140 | 2130 | 450 | 20-φ18 | |
| 800×800 | 870×870 | 920×920 | 140 | 2440 | 450 | 20-φ18 | |
| 900×900 | 974×974 | 1030×1030 | 160 | 2660 | 450 | 24-φ23 | |
| 1000×1000 | 1074×1074 | 1130×113 | 160 | 2870 | 450 | 24-φ23 | |
| 说明Specification | LMD-单向 LMD one-way | Ⅰ-手轮 I hand wheel | 链条节数M=0.105×-113（×是丝杆中心离地面高度）距地面小于1.7米用于手轮大于1.7米用链轮 Number of chain nodes M = 0.105×-113 (× means the distance of lead screw center from surface); use hand wheel if the height is less than 1.7 m; use chain wheel if the height is more than 1.7 m. | ||||
| LMD-双向 LMD two-way | Ⅱ-链条 II chain | ||||||
Note: Non-standard screw gate valve could be customized based on drawing or sample.
关键词：气动方闸阀插板阀 插板门 方闸门 螺旋闸门
本公司经营气动防尘方闸阀，质量保证，欢迎咨询洽谈。
