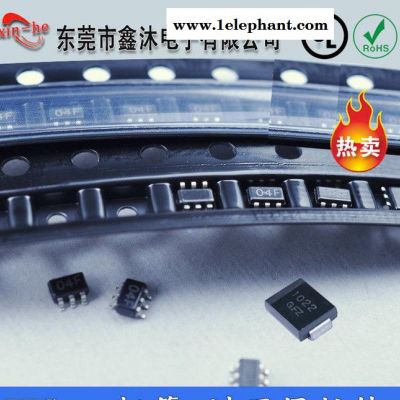

TVS防**瞬间抑制二极管 贴片二极管厂家供应SMFJ SMAJ SMBJ SMDJ

概述：
TVS二级管SMDJ系列的电路符号和普通的稳压管相同。其伏安特性曲线如特性图所示。其正向特性与普通二极管相同，反向特性为典型的PN结雪崩器件。在浪涌电压的作用下，TVS两极间的电压由额定反向关断电压VWM上升到击穿电压VBR，而被击穿。随着击穿电流的出现，流过TVS的电流将达到峰值脉冲电流IPP，同时在其两端的电压被箝位到预定的**大箝位电压VC以下。其后，随着脉冲电流按指数衰减，TVS两极间的电压也不断下降**恢复到初态，这**是TVS抑制可能出现的浪涌脉冲功率，保护电子元器件的过程。当TVS两极
受到反向高能量冲击时，它能以10-12S级的速度，将其两极间的阻抗由高变低，吸收高达数千瓦的浪涌功率，使两极间的电位箝位于预定值，有效地保护电子设备中的元器件免受浪涌脉冲的损害。

产品特性：
1反应速度极快，可极好的控制漏入后端电路能量。
2抑制电压能力强，电压变化小。
3低漏电流**小1μA。
4电压多样性，方便多种线路选型。
5功率多样性，能适应不同防护等级电路使用
6包装方式：盘装
7环保要求：符合ROHS、REACH等环保要求

应用领域：
 家用电器；电子仪器；仪表；精密设备；计算机系统；汽车电子；通讯设备；RS232、485及 CAN等通讯端口；ISDN的保护；I/O
端口；IC电路保护；音、视频输入；交、直流电源；电机、继电器噪声的抑制，防雷器等各个领域.

测试验证服务：
我们并为客户提供ITU-T K系列全套EMC测试服务,ESD静电测试服务,FCC Part68.GR1089雷击测试服务。
测试项目：
1. SURGE 雷击浪涌测试 IEC61000-4-5 ITU-T K.20/K.21 系列标准
2. 电力线感应 碰触 ITUT-T K 系列标准
3. ESD静电测试 IEC61000-4-2
4. 10/1000μs 雷击浪涌测试

鑫沐电子供应TVS/ESD所有型号产品，型号未一一列出，如有需要可直接联系在线客服为您查询！

SMDJ系列技术参数：
