| 品牌 | 小雷人 |
|---|---|
| 型号 | 二合一，三合一 |
| 加工定制 | 是 |
一、功能和应用领域

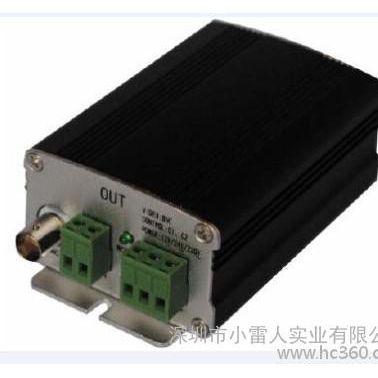

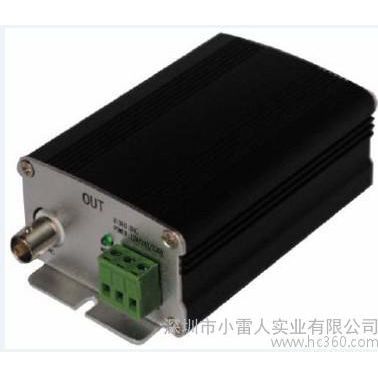

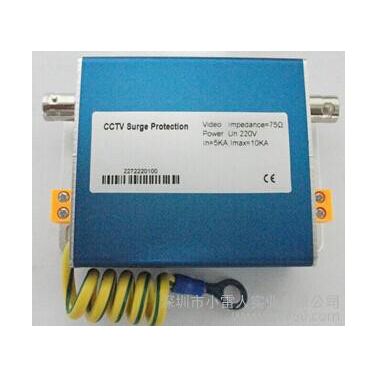

视频监控多功能电涌保护器，用于摄像机、云台、解码器等前端设备的交／直流电源、视频/音频信号以及控制信号的保护，从而有效地吸收电涌产生的能量冲击，并通过接地电缆将能量引入大地。带解码器的摄像机防护采用3H系列，不带解码器的摄像机防护采用2H系列，根据摄像机工作电压选择相应产品。多功能一体化设计，降低了保护成本和安装难度，节约了安装空间，大大提升了对摄像机的综合保护效果。
二、技术参数
型号 | XLR-220/PV3 | XLR-24/PV3 | XLR-12/PV3 | XLR-220/PV2 | XLR-24/PV2 | XLR-12/PV2 | |||
电源部分 | |||||||||
额定工作电压Un | 220V | 24 | 12V | 220V | 24 | 12V | |||
最大持续工作电压Uc | 250V | 40 | 28V | 250V | 40 | 28V | |||
额定工作电流IL | 5A | ||||||||
标称放电电流In(8/20us) | 5KA | ||||||||
最大放电电流Imax(8/20us) | 10KA | ||||||||
保护水平Up | 1000V | 80V | 1000V | 80V | |||||
视频/音频部分 | |||||||||
最大持续工作电压Uc | 8V | ||||||||
标称放电电流In(8/20us) | 5KA | ||||||||
最大放电电流Imax(8/20us) | 10KA | ||||||||
保护水平Up | 芯-屏蔽层≤15V 芯-地≤300V | ||||||||
最大传输速率Vs | 10Mbps | ||||||||
插入损耗 | ≤0.5dB | ||||||||
特性阻抗Zo | 75Ω | ||||||||
控制信号部分（仅PV3系列产品具备控制信号电涌保护功能） | |||||||||
最大持续工作电压Uc | 30V | ||||||||
标称放电电流In(8/20us) | 5KA | ||||||||
最大放电电流Imax(8/20us) | 10KA | ||||||||
保护水平Up | ≤80V | ||||||||
最大传输速率Vs | 10Mbps | ||||||||
响应时间tA | ≤10ns | ||||||||
工作温度T | -40~+85℃ | ||||||||
