| 最大通流容量 | 1 |
|---|---|
| 响应时间 | 1 |
| 外形尺寸 | 1 |
| 雷电计数 | 1 |
| 接入导线截面积 | 1 |
| 持续工作电压 | 1 |
| 残压 | 111 |
| 标称放电电流 | 111 |
| 标称电压 | 1 |
| 保护水平 | 1 |
| 电源系统 | 三相 |
| 品牌 | 常州创捷 |
| 型号 | CJP-25(40.60)385 |

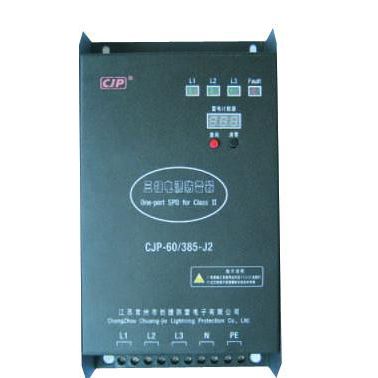

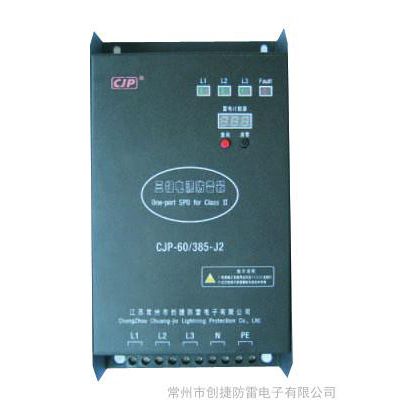

CJP系列防雷箱
概述
CJP系列防雷箱按照GB18802标准设计，适用于三相380/220的TN-S,TN-C-S盒TT系统，能有效的抑制雷电冲击过电压和寄生在电源线路中的各种干扰，给用电设备一个安全而清洁的电源电压。
防雷配电电源指标，防雷劣化指标，累积技术，远程遥讯等共轭能**大放点电流IMAX可达40-200KA（8/20us）,特别适用于小空间而要求限制电压特别低的场合.
防雷箱型号命名
一、适用于三相**大放点电流80-200KA（8/20us）箱式电涌保护器
CJP—□/□
**大持续运行电压
**大放电电流（8/20us）
企业代码
特点：
内置过电流保护装置，避免火灾的发生
采用严格的均流技术，耐受冲击能力强
同流容量大，响应快，残压低
采用金属喷塑外壳，能适应在恶劣或危险环境中工作
适用于TT，TN-S系统
多种附加功能科提供选择
1、 故障遥讯干接点
2、 每项工作指示/劣化指示
技术参数
| CJP-25(40.60)385 | CJP-25(40.60)/385-J2 | CJP80/385 | CJP100/385 | CJP120/385 | CJP45/385 |
额定工作电压 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 |
**大持续运行电压 | 385V | 385V | 385V | 385V | 385V | 385V |
保护模式 | L-N L,N/PE | L-N L,N/PE | L-N L,N/PE | L-N L,N/PE | L-N L,N/PE | L-N L,N/PE |
标准放电电流 | 10KA（20KA.30KA） | 10KA（20KA.30KA） | 40KA | 50KA | 60KA | 20KA（10/350us） |
**大放电电流（8/20us） | 25KA(40ka,60ka) | 25KA(40KA,60KA) | 80KA | 100KA | 120KA | 45KA(10/350us) |
电压保护水平（8/20us） | ≤1KV | ≤1.2KV | ≤2.5KV | ≤2.5KV | ≤2.5KV | ≤1.5KV（1.2/50us） |
工作/劣化指示 | √ | √ | √ | √ | √ | √ |
雷电计数器 |
| √ | √ | √ | √ | √ |
遥讯输出 |
|
| √ | √ | √ | √ |
接入导线面积（建议） | 6-10mm2 | 6-10mm2 | 16-25mm2 | 16-25mm2 | 16-25mm2 | 125mm2 |
外形尺寸 | 240*140*60 | 270*148*58 | 440*320*130 | 440*320*130 | 440*320*130 | 500*345*145 |
安装建议 | 每项额定工作电流小于 100A的场合推荐采用凯文接法，每项额定工作电流大于100A的场合推荐采用并联接法，连接线尽量采用短直粗，建议导线长度小于0.5米。 | |||||
