| 标称放电电流 | 50KA |
|---|---|
| 尺寸 | 263 mm×173 mm×71mm |
| 防爆功能 | 一级 |
| 温度范围 | -40℃～+70℃ |
| 响应时间 | 25NS |
| 最大操作电压 | 385 |
| 防雷指示 | 防雷指示、计数器、复位开关 |
| 产地 | 广东 |
| 接线方式 | 并联 |
| 上市时间 | 2016 |
| 外壳材质 | 铝合金 |
| 颜色 | 黑色 |
| 执行标准 | 国标 |
| 种类 | 电源防雷箱 |
| 最大放电电流 | 100 |
| 品牌 | 雷傲 |
| 型号 | LA-X100K-4L |
| 加工定制 | 是 |
| 保护等级 | B级 |
| 准入认证 | ISO9001 |

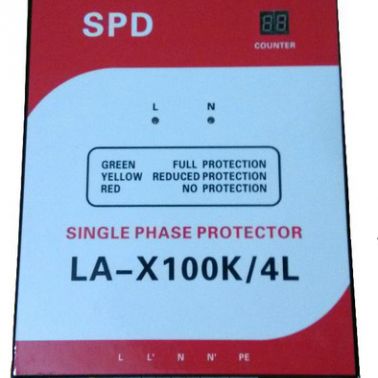

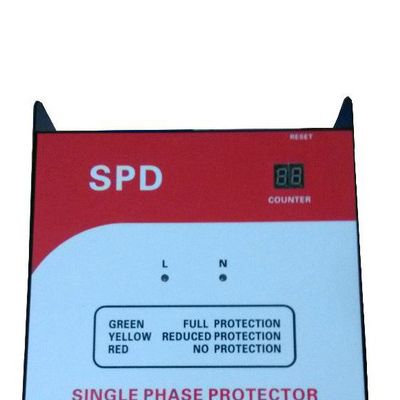

防雷箱类-单相电源防雷箱（SPD）
产品介绍
雷傲防雷器箱式单相电源电涌保护器采用金属外壳设计，安装简单，维护方便。采用MOV、GDT等多种放电元器件组合成多级放电电路，残压低，通流量大，响应时间快,漏电流及变化率小，具有过流过热自动脱扣功能。适应于电压波动较大的中国电网，适用于TN、TT、IT等多种供电制式。可用于各类通信基站（机房）、计算机房、办公楼、调度中心等低压配电进线端的电涌保护，也可用于模块式电涌保护器难以满足要求的特殊场所（如易燃、易爆）的保护。
产品特点
◆防雷失效报警功能
◆模块没有插到底报警功能
◆电源指示功能
◆防雷状态指示功能
◆LED雷击计数显示功能
技术参数
| 型号 | LA-X100K-2L | |||
| 标称电压Un | 380V | |||
| **大持续工作电压Uc | 420V | |||
| 标称放电电流In(8/20μs) | 50KA | |||
| **大放电电流Imax(8/20μs) | 100KA | |||
| 保护水平Up | ≤3.0 KV | |||
| 响应时间tA | ≤25ns | |||
| 环境温度T | -40℃～+70℃ | |||
| 失效指示 | 带三相失效指示 | |||
| 雷电防护区 | LPZ0～LPZ1（如：建筑物总配电柜） | LPZ1～LPZ2（如：建筑物楼层分配电箱） | LPZ2～LPZ3（如：设备处） | |
| 连接导线横截面积 | 相线 | ≥10mm2 | ||
| 接地线 | ≥16mm2 | |||
| 尺寸（长×宽×高） | 263 mm×173 mm×71mm | |||
订货型号
LA-X100K-2L
产品适用范围
◆ 建筑物总配电屏
◆ 室外配电柜配电箱
◆ 需要有**级防雷失效指示及报警指示
◆ 配电柜配电箱无安装位置但须安装**级防雷设施的环境
◆ 可应用于普通小型机房配电房、配电柜、配电箱和设备的前端电源线路
四、安装说明及注意事项
1、电涌保护器并联接入被保护设备前，必须关闭电源，严禁带电操作。。
2、并联安装在被保护设备的线路之间，接口连接必须可靠，电涌保护器上有L、N、PE标记。与供电系统连接时切勿接反。否则，造成供电系统短路损坏电涌保护器，被保护设备也得不到有效保护（参考安装接线示意图）。
3、接地线（PE）必须与电涌保护系统的地线可靠连接，并且长度要求**短，以达到**的防护效果。
4、安装接地线时应关闭总电源开关，避免造成人员触电安全。
5、将电涌保护器的接地线与设备的金属外壳连接到接地汇集排上。
6、电涌保护器在使用期间，应定期检测，电涌保护器正常工作时，指示灯显示绿色，出现防雷失效后显示红色，如果出现故障，应及时维修或更换，以确保被保护设备安全。
7、非专业人员请勿拆卸。
