| 标称放电电流 | 20 |
|---|---|
| 温度范围 | -40-80 |
| 响应时间 | 25s |
| 最大操作电压 | 385V |
| 最大放电电流 | 40KA |
| 品牌 | DEHN |
| 型号 | DEHNguard TNC |
| 加工定制 | 是 |
本公司供应DEHN防雷工程DBM 1 440 FM德国DEHN信号防雷器，深圳DEHN质量保证，欢迎咨询洽谈。
| 型号 间隙DEHNguard TNC |
| 能量级别 C级过压保护器 |
| 额定电压（**大持续操作电压）275V~ |
**大保险丝强度 125A gL/gG |
| 响应时间 ＜25ns |
| 性能用途 防止低压设备受到过压干扰，用于TN-C系统 |
| 安装位置 使用时请参阅安装指导**207(35A)和**233(63A) |

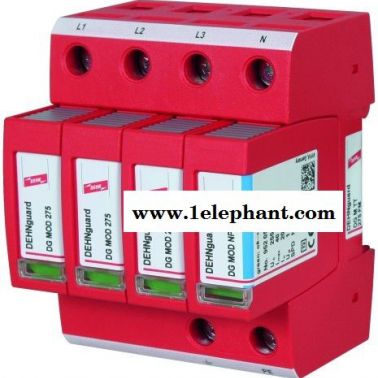

多极一体式C类过压保护器 ， 可用于雷击区域的LPZ O B -1 区或更高界面，防止低电压设备受到过压干扰（过压类别 III ，依据 DIN VDE0110-1 ： 1997-04 ）；过压依据 E DINVDE0675-6 ： 1989-11 和 -6/A ： 1996-03 和 -6/A2 ： 1996-10 标准。 —易于连接，标准的联合组件，包括底座和保护模块 —与前级B类避雷器配合使用（如 DEHNport或DEHNbloc等 ） —高速电流泄放 —电热敏元件控制的隔离保护装置 —由窗口红色标志反映的故障显示 —多功能连接端子 DEHNguard TNC 230/400 ：用于 TN-C 系统 DEHNguard TNS 230/400 ：用于 TN （ C ） -S 系统 DEHNguard TT 230/400 ：用于 TT 和 TN-S 系统 DEHNguard TNC/TNS/TT FM ： 带远程监控所需的报警端子
使用时请参阅安装指导 **335 一体式过压保护器 DEHNguard…
| 型号 | 货号 |
DEHNguard TNC 230/400 DEHNguard TNS 230/400 DEHNguard TT 230/400 | 900 510 900 530 900 520 |
一体式过压保护器 DEHNguard…FM
| 型号 | 货号 |
DEHNguard TNC 230/400 FM DEHNguard TNS 230/400 FM DEHNguard TT 230/400 FM | 900 540 900 560 900 550 |
技术参数
| 型 号 | DEHN guard…230/400 | ||||
| TNC | TNS | TT | |||
| L-N | N-PE | ||||
| 测试标准 | E DIN VDE 0675-6:1989-11 和 -6/A2:1996-10 | ||||
| 标称工作电压 | UN | 230/400V/50Hz | |||
| 额定工作电压 | UC | 275v~ | 255V/50Hz | ||
标称放电电流（ 8/20 μ s ） | In | 20KA | |||
**大放电电流（ 8/20 μ s ） | Imax | 40KA | 40KA | ||
Uc 时**大允许后续电流 | If | — | 100Arms | ||
雷电测试电流（ 10/350 ） | Iimp | — | 12KA | ||
电压保护等级在 5KA （ 8/20 μ s ）在 i sn 时 | UP | <1KV | — | ||
| <1.25KV | — | ||||
雷电脉冲冲击电压 1 . 2/50 | — | <1 . 5KV | |||
| 响应时间 | tA | 25ns | 100ns | ||
| **大保险丝强度 | 125A gL/gG | — | |||
| 短路电流强度 | 50KA/50Hz | — | |||
| 工作温度 | -40…+80 | ||||
| 连接导体截面 | **小1.5mm2 单导线 **大35mm2 多股线/25mm2 的单导线 | ||||
| 安装支架 | 35mm 电气安装导轨 , 依据 EN60715 | ||||
| 外壳材料 | 红色热塑材料 ,UL94-VO | ||||
| 保护级别 | IP20 | ||||
| 规格尺寸 | 3 个标准模块 | 4 个标准模块 DIN 43880 | |||
| DEHNguard…FM 附加技术参数 | |||||
| 远程报警端子的工作类型 | 开关转换触点 | ||||
| 报警端子功率 | UN/IN | AC:250V/0.5A DC:250V/0.1A 125V/0.2A 75V/0.5A | |||
| 远程报警导线截面 | **大 1.5mm2 的单导线或多股线 | ||||
| 型号 | 货号 |
T-275： 压敏型模块 , 适合 TNC/TNS/TT230/400(FM) 和 DEHN guard T 275 | 900 670 |
T-C： 零对地放电间隙型模块 , 适合 TT230/400(FM) 和 DEHNgap C/T) | 900 134 |
