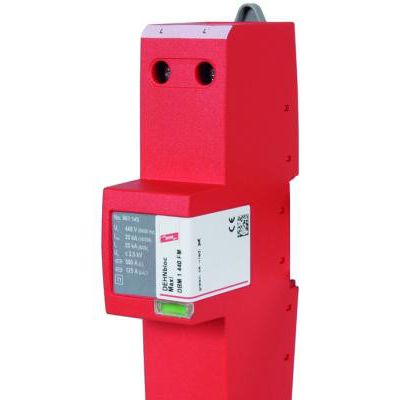

供应DEHN防雷器 DBM 1 440

型号

DBM 1 440

DBM 1 440 FM

货号

961 140

961 145

SPD 依据 EN 61643-11，

1 级

1 级

SPD 依据 IEC 61643-1/-11

I 级

1 级

交流最大持续工作电压 (Uc)

440 V

440 V

雷电冲击电流 (10/350 μs)(limp)

35 kA

35 kA

比能量 (W/R)

306.25 kJ/ohms

306.25 kJ/ohms

标称放电电流(8/20 μs) (ln)

35 kA

35 kA

电压保护水平 (Up)

≤ 2.5 kV

≤ 2.5 kV

工频续流遮断能力(lfi)

50 kArms

50 kArms

续流抑制/选择性

预期续流达到 50 kArms时，

32 A gL/gG熔丝不跳

预期续流达到 50 kArms时，

32 A gL/gG熔丝不跳

响应时间tA

≤ 100 ns

≤ 100 ns

lk = 50 kArms (ta≤0.2s)时，最大后备熔丝(L)

500 A gL/gG

500 A gL/gG

lk = 50 kArms (ta≤5s)时，最大后备熔丝(L)

250 A gL/gG

250 A gL/gG

lk >50 kArms时，最大后备熔丝(L)

160 A gL/gG

160 A gL/gG

串联最大后备熔丝(L-L')

125 A gL/gG

125 A gL/gG

暂态过电压(TOV)  (UT)

690 V / 5 sec.

690 V / 5 sec.

TOV特性

耐受

耐受

工作温度范围（并联）TUP

-40℃…+80℃

-40℃…+80℃

工作温度范围（串联）TUS

-40℃…+60℃

-40℃…+60℃

工作状态/故障指示

绿 / 红

绿 / 红

端口数

1

1

最小安装导线截面积（L, L'/N, N/PEN）

10 mm2 单股线/软线

10 mm2 单股线/软线

最大安装导线截面积（L,N/PEN）

50 mm2 多股线/35 mm2 软线

50 mm2 多股线/35 mm2 软线

最大安装导线截面积(L')

35 mm2 多股线/25 mm2 软线

35 mm2 多股线/25 mm2 软线

安装方式

35 mm DIN轨，依据 EN 60715

35 mm DIN轨，依据 EN 60715

外壳材质

红色热塑性材料，UL 94 V-0

红色热塑性材料，UL 94 V-0

防护等级

IP 20

IP 20

安装地点

室内

室内

认证

UL, CSA

UL, CSA

尺寸

2 mods，DIN 43880

2 modules，DIN 43880

遥信触点类型

-

浮动切换触点

交流切换能力

-

250 V/0.5 A

直流切换能力

-

250 V/0.1A; 125 V/0.2 A; 75 V/0.5 A

遥信终端的横截面积

-

最大 1.5 mm2 单股线/软线

重量

546 g

522
