| 额定输入电压 / 频率 | 230VAC 50/60Hz |
|---|---|
| 最大线路电流 | 10A |
| 额定功率 | 2000W |
| 放电电流（8/20us） | In:5KA Imax:10KA |
| 连接导线 | 10A/250V 三芯 1.8米长 |
| 电涌保护状态指示 | 绿灯亮：保护中，正常 熄灭：失效 |
| 湿度 | 0-95% |
| 外形尺寸（W×H×D） | 485×63×45mm |
| 标称放电电流 | 20KA |
| 防护等级 | ＜1.2KV |
| 温度范围 | -40—+85℃ |
| 最大操作电压 | 385V |
| 外壳材料 | 铝合金 |
| 品牌 | 西安航嘉 |
| 型号 | HJSPDPDU6 |

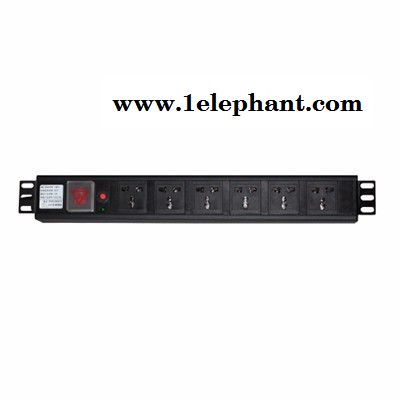

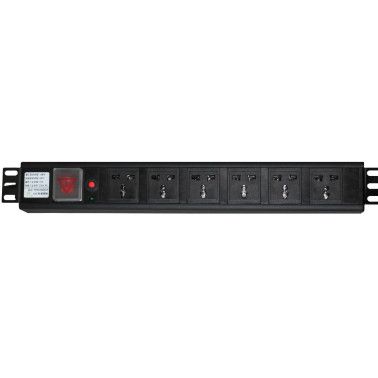

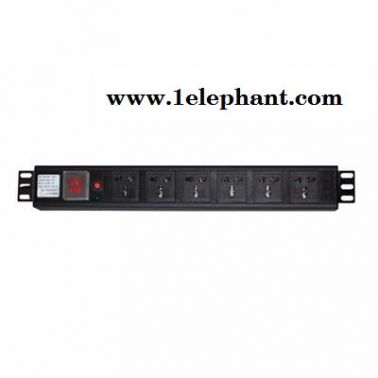

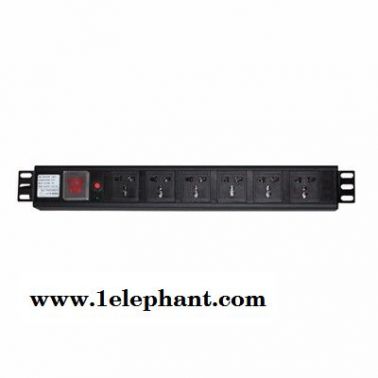

PDU防雷插排使用说明书
用途：PDU（Power Distribution Unit）即电源分配单元，该PDU防雷插排用于设备末端电源电涌保护，是D级电源电涌保护。内部设置共模、差模电源电涌保护，主要适用于机房19吋机柜内各种用电设备的精细保护，使设备免遭由雷击或操作过电压产生的瞬态过电压的损害。
产品特点：
☆响应速度快、残压低
☆共模、差模全保护。
☆电源开关有护罩，防止误操作。
☆内置过载（过流、过压）保护
☆6个安全出线口适用于多种不同型号插头
技术参数：
| 型号 / 订货号 | HJSPDPDU6 960 006 |
| 额定输入电压 / 频率 | 230VAC 50/60Hz |
| **大线路电流 | 10A |
| 额定功率 | 2000W |
| 放电电流（8/20us） | In:5KA Imax:10KA |
| 保护水平 | ＜1.2KV |
| 连接导线 | 10A/250V 三芯 1.8米长 |
| 电涌保护状态指示 | 绿灯亮：保护中，正常 熄灭：失效 |
| 输出 | 3P插座6个，适用多种不同型号插头 |
| 安装 | 19吋机柜安装 |
| 工作环境温度、湿度 | -40—+85℃ 0-95% |
| 外壳材料 | 铝合金 |
| 外形尺寸（W×H×D） | 485×63×45mm |
安装及维护说明：
1. 请勿在雷雨天气安装，请勿在加热器附近或高温环境下安装使用，请勿在非常潮湿或可能潮湿的环境下安装使用。
2. 注意：安装时电源L、N、PE要与防雷插排插头标识一致，配电系统要有良好的接地系统。
3. 超负荷情况下，防雷插排过载开关按钮会弹出，当这种情况发生时，请将至少一个设备插头拔掉，再重新按下过载开关按钮复位。
4. 当电涌保护状态指示灯熄灭无法点亮时，请更换防雷插排。
