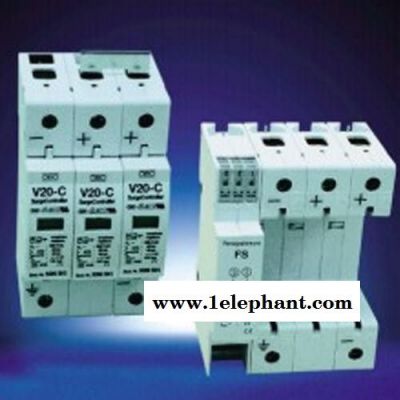

万佳DJSPD380-100防雷器

温度范围	-40℃～+70℃
响应时间	25s
颜色	白色
最大操作电压	275V
最大放电电流	100KA
品牌	万佳
型号	DJSPD380-100
加工定制	否



A/B级保护
 残压低，漏电流小
 热脱扣/熔断功能，响应速度快
 劣化/失效显示，绿色(正常)、红色（失  效）
 模块为插拔式模式模块化结构，安装/更换方便
 可附加遥信报警装置
 模块为标准35mm导轨安装
 防止弱电子设备受过电压浪涌的破坏交直流电源用
 主要应用于设备前端的雷电浪涌保护
 残压低，泄流量大，漏电流小，响应时间快，状态显示
 一体化全保护设计符合国际标准并获得中国权威部门认证（北京检测报告）
 三相电源防雷模块100KA参数：

产品名称	模块式浪涌保护器
产品型号	DJSPD380-100
外壳材料	阻燃增强尼龙
安装支架	35mm宽电气安装导轨
劣化指示	窗口指示
外形尺寸(长*宽*高) cm	143*95*65 mm
接线方式	并联式/凯文式
额定工作电压Un	385V48／62 Hz
最大持续工作电压Uc	440V 48／62 Hz
保护水平Up	<2.8 kV
标称放电电流In(8/20)	60kA
最大放电电流Imax(8/20)	100 kA
反应时间tA	<25 ns
漏电流1mA(75％U)	≤20 μA
最大后备保险丝温度	135度
遥信端子额定电流	无
外壳防护等级	IP 20
工作温度范围	-40℃～+70℃
空气相对湿度	室内温度条件下 30％～90％
执行标准	GBl8802.1、lEC61643-1
接线方式	10~16mm2接线端子

使用三相电源防雷模块100KA注意事项：

1：采用串联方式连接的防雷器，产品所标注的“输出端”所有端口均连接被保护设备

2：在做防雷器接地时请仔细正确安装接地线，如有正负线路之分的产品请分清“正”“负”

3：防雷器安装在被保护设备前端，根据安装施工条件以“离保护设备越近越好”的原则来施工

4：防雷设备需要定期进行检查，当产品出现劣化后请及时更换，以免造成您不必要的损失

5：切记不可带电作业，施工完后合闸运行时应检查防雷器有无异常

6：目前我公司防雷产品均须接地，一定要接地良好且接地线直电阻不得大于4欧姆
