| 标称放电电流 | 5KA |
|---|---|
| 产品认证 | ISO9001-2000 |
| 温度范围 | -40--+80 |
| 响应时间 | 1s |
| 品牌 | 腾超防雷 |
| 型号 | BS L CD |
| 加工定制 | 是 |
信息技术系统电涌保护器
| |
雷栅 / BS LCD 可插拔式SPDs
| |

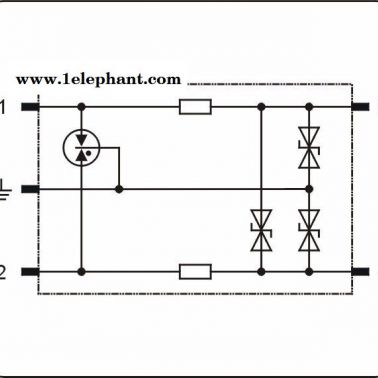

外形尺寸图 基本线路图
产品描述：
依据 防雷分区的概念，该电涌保护器可安装于
LZP0A-2及更高界面。是 2 线非平衡接口电涌保护
模块。安装于靠近被保护设备的前端，适用于工
业控制信号，现场总线，0-20mA，4-20mA 控制线
等输入输出接口。
产品特点：
◎ 由两部分组成，底座和电涌保护模块
◎ 切换保护模块时，信号传输不会被中断
◎ 放电力强，电压保护级别低
◎ 安装底座可选有带气体放电管或无气体放电管
技术参数：
| 型号 |
| BS LCD | |||||
| 标称电压 | UN | 5V | 12V | 24V | 48V | 60V | 110V |
| 额定电压 d.c. (最大持续运行电压) a.c. | UC | 6.0V 4.2V | 15V 10.6V | 33V 23.3V | 54V 38.1V | 70V 49.5V | 170V 130V |
| 标称电流 | IL | 0.521A | 0.5A | 0.5A | 0.5A | 0.5A | 0.5A |
| 雷电冲击电流 (10/350μs) | Iimp | 1.5kA | 1.5kA | 1.5kA | 1.5kA | 1.5kA | 1.5kA |
| 标称放电电流 (8/20μs) | In | 10kA | 10kA | 10kA | 10kA | 10kA | 10kA |
| 开路电压(1.2/50μs) | Uoc | 10kV | 10kV | 10kV | 10kV | 10kV | 10kV |
| In 时电压 线-线 保护级别 线-地 | UP | ≤ 29V ≤ 27V | ≤ 50V ≤ 37V | ≤ 102V ≤ 66V | ≤ 160V ≤ 95V | ≤ 220V ≤ 125V | ≤ 520V ≤ 300V |
| 1kV/μs 时电 线-线 压保护级别 线-地 | UP | ≤ 18V ≤ 9V | ≤ 38V ≤ 19V | ≤ 90V ≤ 45V | ≤ 140V ≤ 70V | ≤ 180V ≤ 90V | ≤ 500V ≤ 250V |
| 串联电阻 每 线 | R | 1.0Ω | 1.8Ω | 1.8Ω | 1.8Ω | 1.0Ω | 1Ω |
| 截止频率 线-线 | fG | 1.0MHz | 2.7MHz | 6.8MHz | 8.7MHz | 9.0MHz | 25.0MHz |
| 寄生电容 线-线 线-地 | C | ≤ 2.7nF ≤ 5.4nF | ≤ 1.0nF ≤ 2.0nF | ≤ 0.5nF ≤ 1.0nF | ≤ 0.35nF ≤ 0.7nF | ≤ 250pF ≤ 500pF | ≤ 120pF ≤ 240pF |
| 响应时间 线-线 线-地 | tA | ≤1ns ≤1ns | ≤1ns ≤1ns | ≤1ns ≤1ns | ≤1ns ≤1ns | ≤1ns ≤1ns | ≤1ns ≤1ns |
| 工作温度范围 | TU | -40℃...+80℃ | |||||
| 接线导体截面 |
| 最大 2.5mm2 单股线 / 多股线 | |||||
| 安装支架 |
| 35mm 宽电气安装导轨 | |||||
| 外壳 |
| 橙色热塑性材料，UL94-V0 | |||||
| 测试依据 |
| YD/T 1542.1; GB 18802.21; IEC 61643-21 | |||||
| 认证 |
| CE (LVD, EMC) | |||||
| 订购信息 | |||||||
| 型号 |
| BS LCD | |||||
| 货号 |
| 612 001 | |||||
| 包装 |
| 1 pc (s) | |||||
