| 产品名称 | FGNC10-ZD防雷绝缘子串 |
|---|---|
| 额定电压 | 10000V |
| 适用范围 | 电线路 |
| 颜色 | 红色 |
| 品牌 | 民域 |
| 型号 | FGNC10-ZD防雷绝缘子串 |
| 加工定制 | 是 |
联系电话：156 6970 3608 赵经理 公司网址： //www.minyudq.com
QQ : 2399862233 上海民域电气有限公司

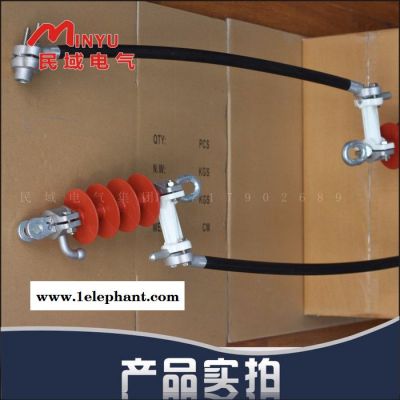

FGNC10-ZD防雷绝缘子串 FGNC10-ZD防雷绝缘子耐张线夹串
一、 产品简介
本产品集防止雷击断线和防止绝缘子损坏功能、验电接地功能、契型自锁耐张夹持固定和悬挂拉持导线功能的防雷绝缘子耐张线夹串。它结构新型合理，简化耐张串和防雷装置，减小故障点，集多功能为一体，施工方便，节能高效，美观，寿命长，线夹选型具有互换性，采购选型方便，并可以做到配电全程绝缘功能。是一种全面提升电力线路器材的更新换代产品。
二、技术参数
| 序号 | 型号规格 | 额定电压（KV） | 额定机械拉伸负荷（KN） | 工频电弧电流（有效值）KA | 雷电全波冲击耐受电压（峰值）不小于（KV） | 工频1min湿耐受电压（有效值）不小于KV | 备注 |
| 1 | FGNC10-240X | 10 | 70 | 16.5 | 115 | 45 | 普通型 |
| 2 | FGNC10-240XD | 10 | 70 | 16.5 | 115 | 45 | 带接地 |
| 3 | FGNC20-240X | 20 | 70 | 16.5 | 175 | 72 | 普通型 |
| 4 | FGNC20-240XD | 20 | 70 | 16.5 | 175 | 72 | 带接地 |
1、 本产品适用于交流电力系统额定电压10KV，可作为耐张段紧线、线路检修挂接地及防止雷击断线的用途，本产品安装使用时无需另行接地。
2、 耐张线夹串一端U型挂环螺接在电杆横担上，紧线葫芦一端钩在契型线夹环孔上，另一端与紧线器连接，紧线器夹持绝缘导线适合位置，可拉动紧线葫芦抗杆。
3、 绝缘导线张紧至适合弧垂时，绝缘导线在契型线夹处应剥除绝缘层后，插入契型线夹槽内，在敲紧线夹槽内斜条，并拧紧斜条上螺栓。
4、 拆去紧线器和紧线葫芦。
5、 先安装小绝缘罩，在安装大绝缘罩，并用扣钉固紧即可。
6、 当导线一端需向上引时，契型线夹应转动180度安装即可。
