| 最大光伏电压 (Ucpv) | 600V |
|---|---|
| 电压保护水平 (UP) @5kA | 1.5kV |
| 安装方式 | 固定式 |
| 标称放电电流 | 20KA |
| 额定频率 | 50/60Hz |
| 防护等级 | IP20 |
| 极数 | 1P |
| 结构 | 塑壳式 |
| 速度 | 快速型 |
| 温度范围 | -40-+80℃ |
| 响应时间 | 25ns |
| 最大操作电压 | 600V |
| 最大放电电流 | 40KA |
| 外壳材料 | 热塑性材料UL 94-0 |
| 灭弧介质 | 空气式 |
| 操作方式 | 手动操作 |
| 品牌 | RTEK/阿尔太 |
| 型号 | RL 600-40M2-10 |
| 质量认证 | TUV/CE |

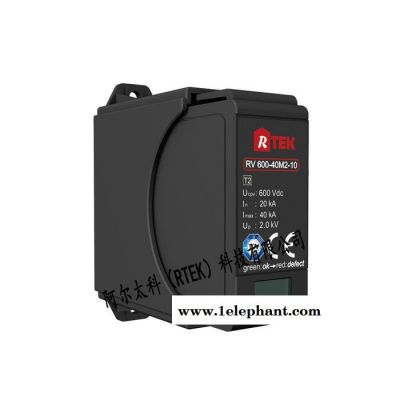

光伏直流 SPD-2 电源防雷器
应用场景
PCB板载式2级多用法单极电涌保护器，适用于光伏直流紧凑型配电系统，通常安装在防雷区LPZ 0B-1及后续分区。主要特征
无损筛选技术
体积超小，节约空间
可靠的温控脱扣技术
残压低，保护效果好，可以直接保护终端设备
故障指示，遥信告警功能，便于集中管理
模块鉴别锁，防止错插
模块释放按钮方便更换
可用V型连接（凯文）接线
| 产品型号 | RV500-40M2-10 | RV600-40M2-10 | RV750-25M2-10 |
| 产品货号 | 941006 | 941008 | 941020 |
| 依据EN50539-11:2013 | 2级 | ||
| 依据CGC/GF 026：2013 | 2级 | ||
| 端口数 | 1 | ||
| 技术 | MOV | ||
| 最大光伏电压 (Ucpv) | 500V | 600V | 750V |
| 标称放电电流 (8/20 ?s) (In) | 20kA | ||
| 最大放电电流 (8/20μs) (Imax) | 40kA | ||
| 电压保护水平 (UP) | 1.75kV | 2.0kV | 2.5kV |
| 电压保护水平 (UP) @5kA | 1.4kv | 1.5kV | 1.9kv |
| 响应时间 (tA) | ≤25ns | ||
| 短路耐受能力 | 1000A | ||
| 安装方式 | PCB 焊接 | ||
| 尺寸(H×W×D) | 61×21×56mm | ||
| 工作状态/故障指示 | 绿/红 | ||
| 遥信触点类型 | 浮动切换触点 | ||
| 遥信触点切换能力 | 125Vac/1A,125Vdc/0.2A | ||
| 安装位置 | 仅室内 | ||
| 相对湿度 | ≤95%(max40℃) | ||
以上参数均可根据客户要求定制，如需更多信息，请致电阿尔太（RTEK）科技13923435722 或发邮件至Marketing@r-tek.cn
