边坡防护网** 被动防护网 主动防护网 **中 护坡网

边坡柔性防护系统主要产品可分为主动防护网系统和被动防护网系统两种系统以钢丝绳作为主要构成部分并以覆盖（主动防护）和拦截（被动防护）两大基本类型来防治各类斜坡坡面地质灾害和雪崩、岸坡冲刷、爆破飞石、坠物等危害的柔性安全防护系统技术和产品。

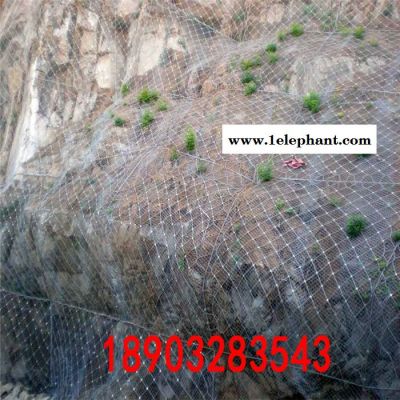

1. 主动边坡防护网系统：
是以钢丝绳网为主的各类柔性网覆盖包裹在所需防护斜坡或岩石上，以限制坡面岩石土体的风化剥落或破坏以及为岩崩塌（加固作用），或将落石控制于一定范围内运动（围护作用）。
材质：
钢丝绳网、普通钢丝格栅（常称铁丝格栅）和TECCO高强度钢丝格栅。
构造：
前两者通过钢丝绳锚杆和/或支撑绳固定方式，后者通过钢筋（可施加预应力）和/或钢丝绳锚杆（有边沿支撑绳时采用）、专用锚垫板以及必要时的边沿支撑绳等固定方式。
产品特性：
作用原理上类似于喷锚和土钉墙等面层护坡体系，但因其柔性特征能使系统将局部集中荷载向四周均材质:
钢丝绳网、普通钢丝格栅（常称铁丝格栅）和TECCO高强度钢丝格栅匀传递以充分发挥整个系统的防护能力，即局部受载，整体作用，从而使系统能承受较大的荷载并降低单根锚杆的锚固力要求。
主动防护网简单类型：
边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳）
边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳）。
主动防护网结构配置：

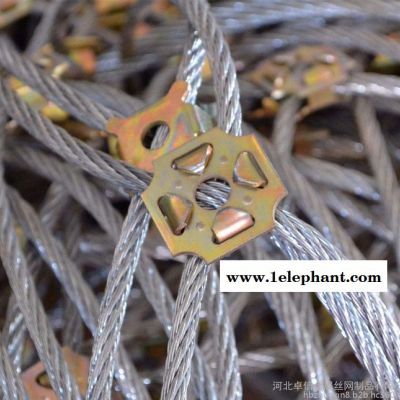

钢丝绳网、钢丝绳锚杆、支撑绳、缝合绳、钢丝格栅网。
主动防护网主要型号：
GAR1、GAR2、GPS1、GPS2。
型号 网型 结构配置 主要防护功能
GAR1 DO/08/300 边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳 维护作用，限制落石运动范围，部分抑制崩塌的发生。
GAR2 DO/08/300 系统钢丝绳锚杆+支撑绳+缝合绳，孔口凹抗+张拉 坡面加固，抑制崩塌和风化剥落，溜坍的发生，限制局部或少量落石运动范围。
GPS1 DO/08/300+S0/2.2/2.25×10.2 同GAR1 同GAR1，有小块落石时选用。
GPS2  DO/08/300+S0/2.2/2.25×10.2 同GAR2 同GAR2，有小块危石或土质边坡时选用。
GER1 钢丝格栅 同GAR1但用铁丝缝合 同GAR1，但落石块体较小且寿命要求较短时选用，以碎落防护为主。
GER2 钢丝格栅 同GAR2但用铁丝缝合 同GAR2，但落石块体较小且寿命要求较短时选用。
GTC-65A 高强度钢丝格栅 预应力钢筋铺杆+孔口凹坑+缝合绳（根据需要选用边界支撑绳和钢丝绳锚杆）
同GAR2，能满足可达100年的更长的防腐寿命的要求，但其加固能力仅为其70%-80%左右，不适合于体积大于１立方米大块孤危石加固。

GTC-65B 高强度钢丝格栅 同GAR1 同GAR1，能满足可达100年的更长的防腐寿命的要求，但不适合于体积在于1立方米大块落石防护。

被动防护网的介绍：

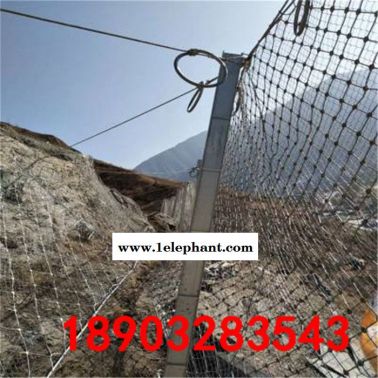

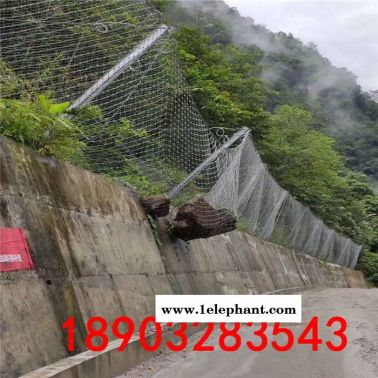

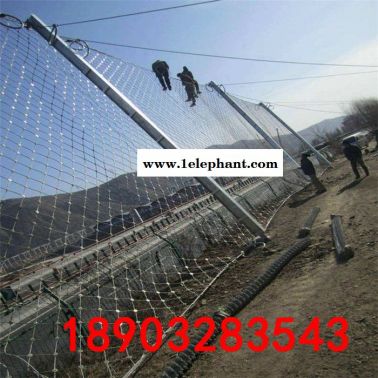

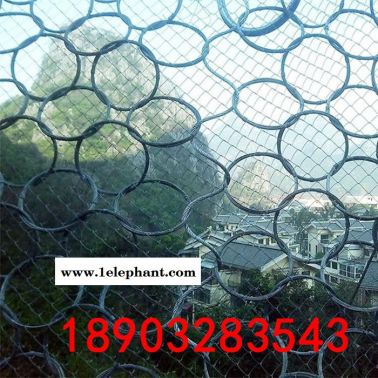

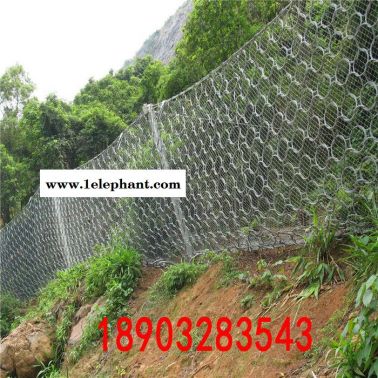

被动防护网是由钢丝绳网、环形网、（需拦截小块落石时附加一层铁丝格栅）、固定系统（锚杆、拉锚绳、基座和支撑绳）减压环和钢柱四个主要部分构成。钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防护，从而阻止崩塌岩石土体的下坠，起到边坡防护作用。

被动防护系统的特点：

系统的柔性防护和拦截强度足以吸收和分散传递石的冲击动能，减压环的设计和采用使系统的冲力得到进一步提高。

系统的部件全部采用标准化的工厂生产，现场施工。除小量的以锚杆安装为主体的基础施工外，主要为积木式安装。使施工人员与机器设备减少，安装达到简便易行，从而缩短工期。

产品用途：

 适用于建筑设施旁有缓冲地带的高山峻岭，把岩崩、飞石、雪崩、泥石流拦截在建筑设施之外，避开灾害对建筑设施的毁坏。

被动防护网结构配置：钢柱、支撑绳、拉锚绳那、缝合绳、减压环。

被动防护网的型号：

?? RX-025、RX-050、RX-075

?? RXI-025、RXI-050、RXI-075、RXI-100、RXI-150、RXI-200等。

常用被动防护网结构配置及防护功能

（符合铁道行业标准：TB/T 3089—2004及"中华人民共和国交通行业标准 JT/T528-2004）

RX-025(常用简单型菱形网)

DO/08/350

钢柱+支撑绳+拉锚绳+缝合绳+减压环[钢柱（ 间距10M），带消能环的∮14双支撑绳和∮16“1”字形上拉锚绳（每跨3个消能环），∮14侧拉锚绳（单绳），◇/08/250/4*5㎡钢丝绳网，∮8缝合绳,格栅网]

拦截撞击能250kg以内的落石

★RX-050（普通常用型菱形网)

DO/08/200

同RX-025[钢柱（间距10M），带消能环的∮16双支撑绳和∮16“人”字形上拉锚绳（每跨6个消能环），∮16侧拉锚绳（单绳），◇/08/200/4*5㎡钢丝绳网，∮8缝合绳,格栅网]

拦截撞击能500kj以内的落石

RX-075(常用型菱形网)

DO/08/150

同RX-025[钢柱（间距10M），带消能环的∮18双支撑绳和∮16“人”字形上拉锚绳（每跨10个消能环），∮18侧拉锚绳（单绳），◇/08/150/4*5㎡钢丝绳网，∮8缝合绳,格栅网]拦截撞击能750kj以内的落石
