| 电压 | 220V |
|---|---|
| 规格 | 悬挂式 |
| 光源功率 | 5W |
| 品牌 | 言泉电气 |
| 型号 | BYY |
技术参数：
1. 执行标准：GB3836.1-2000,GB3836.2-2000,GB3836.3-2000
2. 防爆标志：ExdeⅡBT6等效于Ⅱ2G EExdeⅡBT6(欧标)
3. 额定电压：220V/50Hz(如有特殊要求请注明)
4. 防护等级：IP66
5. 防腐等级：WF1
6. 光 源：超高亮度的LED光源
7. 功 耗：5W
8. 电缆规格：Φ10mm～Φ14mm 引入口规格：G3/4″
9. 安装方式：吸顶式（x）壁式（b）吊杆式（g）
10. 灯具重量：6.5kg
适用范围：
本公司为满足石油、化工、油库、铁路、电力、消防、冶金、船舶等方位指示照明的需
要，研制开发生产的防爆标志灯，可在易燃易爆场所和环境作路标指示或停电应急时
安全疏散导向指示照明。
安装使用：
1、先确定灯具安装位置，再按所需的安装方式将灯具固定。
2、根据接线需要选定左或右侧作为电缆引入口，再根据所选φ8-12mm电缆线直径确定相应的橡
胶密封圈套入电缆线。
3、打开灯具右侧的两个翻扣，掀开灯盖，用所配专用工具旋开引入电缆一侧的接线盒盖，拧下压
线柱的帽，将电缆线一端从引入口引入并按接线板上的极性标志接好电线，然后拧紧压线柱帽，
再盖上接线盒盖，并用专用工具旋紧。
4、将电缆引入口的压紧螺母拧紧，然后合上灯盖，将翻扣扣紧，再用所配螺堵将另一端的电缆引
入口堵上即可。
5、将电缆线另一端通过防爆接线盒或直接引入防爆开关接通市电，启动开关，灯具即可正常工
作。
6、若需多灯或同其它电器并联使用，则按上述方法从另一电缆引入口接入电缆线

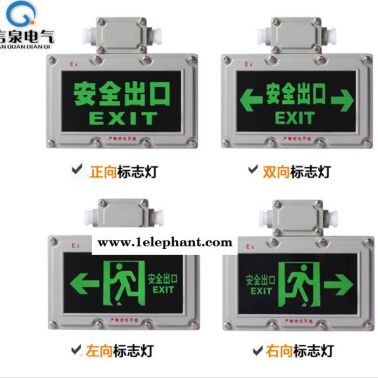

产品特色：
1. 外壳采用ZL102铝合金压铸成型，表面高压静电喷塑。
2. 电子发光板式采用特有的场致发光型式，图案清晰明亮，发光均匀性强，耗电低，应急时间在2
小时以上。
3. LED式采用绿色环保光源—高亮度LED光源作特殊的背景光设计，图案受照面均匀，柔
和。本灯具在正常工作时几乎不耗电，并且光源寿命长达5万小时，内部电路设有多重保护功能，
使该灯具几乎免维护。该灯具可根据要求设计成两面同时显示图案，且结构轻巧，采用分体式设
计。
4. 主电路装在单独的隔爆外壳中，可独立开盖，便于安装。指示图案采用外加方式，独立于隔爆
外壳以外，在正常使用过程中指示装置的损坏不影响灯具的防爆性能。
5. 主电停电后自动转换为应急功能，应急工作时间达90分钟，是普通标志灯的两倍。
