| 品牌 | TSURUGA（日本鹤贺） |
|---|---|

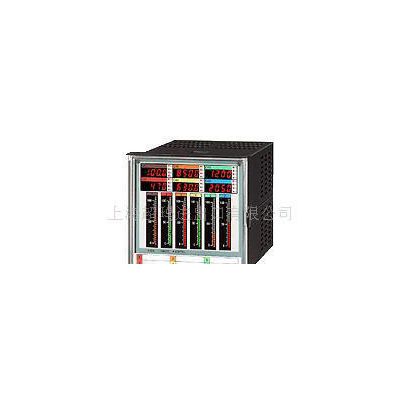

| 型号 | 8313 |
| 供电电源 | **（V） |
| 通讯方式 | ** |
| 继电器驱动 | *** |
| 探头输入方式 | *** |
| 环境温度 | ****（℃） |
| 环境湿度≤ | ***（%） |
| 8313 | - | □ |
| ① |
①電源電圧
| 記 号 | 内 容 |
| A | AC100～240V |
| 9 | DC24V |
| 入力点数 | 6点 (マルチレンジ 各CH間絶縁） |
| 測定周期 | 1秒 |
| 20mV | -20.00～20.00mV | ±（0.1% of rdg+2digit） | 10μV |
| 60mV | -60.00～60.00mV | ||
| 200mV | -200.0～200.0mV | 100μV | |
| 2V | -2.000～2.000V | 1mV | |
| 6V | -6.000～6.000V | ||
| 20V | -20.00～20.00V | 10mV | |
| 1～5V | － | （6V レンジを使用） | |
| 4～20mA | 250Ω シャント抵抗外付※ | ±（0.3% of rdg+3digit） |
| バーグラフ表示 （拡大表示機能付） （消灯機能付） | 点数 | 6点 | |
| 表示色 | 赤色/緑色/橙色 ３色発光LED （上下限警報点で変色） | ||
| ドット数 | 20 | ||
| 目盛長 | 50mm | ||
| ディジタル表示 （消灯機能付） | 点数 | 6点 | |
| 表示 | 0～9999 橙色LED 文字高さ8mm | ||
| スケーリング機能 |
| ||
| 小数点 | 任意設定 |
| 通信 | RS-485 | |
| 同期方式 | 調歩同期 | |
| 通信方式 | 二線式半二重 | |
| 伝送速度 | 9600bps | |
| データ長 | 7bit | |
| 誤り検出 | 垂直パリティ 偶数パリティ | |
| データ | JIS 8単位符号に準拠 | |
| 制御文字 | STX(02H) start of text | |
| ETX(03H) end of text | ||
| 接続台数 | 上位コンピュータを含め**大32台 | |
| 線路長 | **大500m | |
| ケーブル シールド付ツイストペア(AWG25) | ||
| 機器番号 | キー設定にて設定（機器番号は不揮発性メモリに記憶） | |
| 伝送手順 | 無手順 | |
| 警報機能 | 設定点数 | 4点（各チャンネル毎） |
| 比較周期 | 1秒 | |
| 比較方式 | 4点独立設定、上限?下限任意設定可能 警報OFF機能付 比較対象はディジタル表示値 | |
| 警報表示 | 赤色LED 消灯機能付 | |
| ヒステリシス | 1～999（各チャンネル毎） | |
| 警報出力 | 1a接点（各チャンネル毎に2点コモン共通） | |
| 出力デレー | ONデレー 0～60秒（各チャンネル共通） | |
| 接点容量 | AC125V 0,5A AC250V 0,1A | |
保護構造 | IP65（前面パネル部） | |
供給電源 | AC100V～240V 50/60Hz約22VA （AC100V 時） | |
| DC24V 約450mA | ||
絶縁抵抗 | DC500V 100MΩ | |
| 電源端子/ケース?接地端子間 AC1500V | ||
耐電圧 | 1分間 | |
| 入力端子/接地端子間 AC500V 1分間 | ||
実装方法 | 専用取付金具でパネル裏面より締め付け | |
外 形 | 144(W)×144(H)× 247(D) 約1.8kg | |
| オプション （別売） | 250Ωシャント抵抗 5814-01（DC4-20mA レンジ用） | |
