??西安天闳环保液位控制简介：

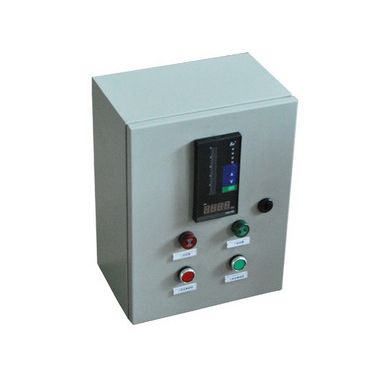

??液位显示控制仪，由显控仪表和传感器两部分组成。被测介质为水、油、酸、碱、工业污水等导电及非导电液体。它广泛应用于石油、化工、电站、冶金、轻工、制药、造纸、食品及自来水厂和污水处理等领域的自动控制系统中，主要对多种敞口和密闭容器及地下水池、水槽内介质进行测量和远程控制，并可在中央控 制室或仪表控制台上进行监控、显示、报警。

??（二）西安天闳环保液位控制型号编制

??例如：DXYK-3J-4G-2D型号的含义:该液位控制仪是磁性浸入式供水型，有4个检测点，传感器材质为不锈钢， 测控深度为2米，带**地显示表。

??（三）西安天闳环保液位控制技术特性

??DX130液位传感器利用流体静力学原理测量液位，是压力传感器的一项重要应用。采用特种的中间带有通气导管的电缆及专门的密封技术，既保证了传感器的水密性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。

??技术指标

??通用外型结构及接口

??电气连接

??应用范围

??2、二次显示表

??根据现场的控制精度及液位控制范围，可选择控制点数量不同的各种仪表，要求**显示控制的，选用连续显示的液位控制表，在无特殊要求情况下，仪表精度可达0.5级。各种形式的显控表可给出上、下限报警信号，正常液位显示及对外输出的继电器控制信号（一对常开、常闭触点）。显示表有竖式与横式两种，图2、图3是显示表的面板型式。

??(1)显示方式

??DXYK-3-2～4、DXYK-3-10、DXYK-3-50型，LED点阵显示。

??DXYK-3-L为数字连续显示或数字连续显示加光柱同步显示。

??(2)液位显控仪的上、下限设定DXYK-3-2～4三个型号仪表，通过调节传感器控制点的高度来实现。DXYK-3-10型表，通过调节显控仪面板上的上、下限液位设定开关来实现。DXYK-3-50 型，通过调节面板上的滑线键来完成。DXYK-3-L型，通过调节面板上的触摸键来达到。

??(3)环境温度与湿度：环境温度：0～50相对湿度：85％。

??(4)上、下限输出触点容量：AC220V，3A无感负载，触点容量大者，可用中间继电器。

??(5)工作电源：AC220V±10%、50HZ，报警方式：声光报警。

??(6)二次仪表外形尺寸：80×160×180，传感器内螺纹接口M20×1.5。仪表重量：3Kg。

??3**地显示表DXYK-3-D

??（1）显示方式：同DXYK-3-10显控表一样。工作电源：12VDC，由DXYK-3-10显控表提供。

??（2）环境温度与湿度：温度：-10～45。相对湿度：<95％。

??（四）西安天闳环保液位控制工作原理

??将投入式液位变送器直接放入水箱中，即能适时检测显示出液位的高度。当水箱的水位降至设定下限水位值时，液位控制器发出指令指示泵阀开启送水，当水位达到设定上限水位值时，控制器和出指令，指示泵阀关闭，停止送水。同理，如有需要，液位控制器也可以指示水泵或电动阀门作相反的运行动作。

??（五）西安天闳环保液位控制安装与接线

??1、传感器安装

??在敞口的容器或水箱中测量静态液位时，把液位变送器直接投入到容器底部，在容器开口处用尼龙带或三脚可调安装架等将电缆线（接线盒）固定即可。在流动的液体中测量液位时，因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向的反面不同高度的管壁上打若干小孔，使液体流入管内。液位控制箱可远传挂在值班室内。

??2、仪表接线

??（1）传感器与显示表之间连线，不能同交流强电线同路敷设，以防止交流电产生电磁干扰信号，影响仪表指示甚至损坏仪表**好采用KVV- n×1mm2导线桥架或铁管内敷设、具体接线（见图15-20）。

??（2）水泵自动控制接线方法。

??附：1、本图适用于钢筋混凝土水池、钢制水箱及不锈钢水箱，其固定件用不锈钢材质。

??2、钢制、不锈钢制水箱支架,焊在水箱壁上或箱内钢梁上。

??3、水位传感器检测管为塑料或尼龙材质时，而水位控制幅度小于1.5米（不锈钢管小于2.5米）时，支架.

??4、支架固定位置，应保证浮球在每个控制点运行无阻。

??5、必须保证检测管安装垂直度，钢制支架等零件涂底漆二度，面漆三度。
