| 产地 | 山东 |
|---|---|
| 电机功率 | 2.2KW |
| 额定载荷 | 200kg |
| 最大宽度 | 1.5m |
| 最低高度 | 9m |
| 品牌 | 菲利希 |
| 型号 | flx |
1、产品简介：车载式铝合金升降机利用汽车发动机或电瓶做动力，即可行驶又可驱动铝合金升降机，广泛用于城建、油田、交通、市政等行业。产品根据要求可设停电情况下的应急下降装置、防止升降机超载的安全装置、漏电保护装置和缺相保护装置、防止液压管路破裂的安全防爆装置。 产品举升机构采用高强度硬质铝合金材料，具有造型美观、体积小、重量轻、结构紧凑、移动方便、升降平稳、操作方便、安全可靠等优点，广泛用于车站、机场、影剧院、展览馆等场所，是保养机具、油漆装修、调换灯具、电器、清洁保养等用途的最佳选择。
2、产品用途：车载式铝合金升降机外为上下控制，电动升降，使高空作业更安全、更高效。该系列升降机广泛用于市政、电力、路灯、公路、码头、广告、园林、小区物业、厂矿企业车间等行业范围升降作业，深受广大用户欢迎。
3、产品特点：车载式铝合金升降机是本公司独有的产品，由电液传动，安全可靠，最高工作高度可达16米，最大载重200KG左右，安全坚固，使用方便的特性，质量性能各方面超越JC5099-1998,JG/T5103-1998门，CE等安全标准。采用各种车底盘加固平台底架，利用本车动力在变速箱上输出驱力油泵来操作的，无需外接电源，操作灵活简单、移动方便、机动性强、工作范围大。客车可根据需求选用解放、东风、江铃、福田等车型；该升降机广泛应用于市政建设维护、路灯维修、园林修剪、电路检修、高速公路维护等场所的高空作业；也可作为临时性的高空照明、广告宣传等。
4、技术参数
| 型号
| SJYL-9II | SJYL-10II | SJYL-11II | SJYL-12II | SJYL-13II | SJYL-14II | SJYL-16II |
| 工作高度（m） | 11 | 12 | 13 | 14 | 15 | 16 | 18 |
| 平台高度（m） | 9 | 10 | 11 | 12 | 13 | 14 | 16 |
| 载重能力（kg） | 250 | 250 | 250 | 200 | 200 | 200 | 150 |
| 收藏长C
| 1.48 | 1.48 | 1.48 | 1.74 | 1.74 | 1.74 | 1.85 |
| 收藏宽D
| 0.78 | 0.78 | 0.78 | 0.78 | 0.80 | 0.80 | 0.80 |
| 收藏高E
| 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.50 |
| 平台长
| 1.35 | 1.35 | 1.35 | 1.60 | 1.60 | 1.60 | 1.59 |
| 平台宽
| 0.69 | 0.69 | 0.69 | 0.69 | 0.69 | 0.69 | 0.69 |
| 护栏高
| 1.10 | 1.10 | 1.10 | 1.10 | 1.10 | 1.10 | 1.10 |
| 电压（V）交流/直流 | 220/12 | 220/12 | 220/12 | 220/12 | 220/12 | 220/12 | 220/12 |
| 电机压力(kw) | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 上升/下降速度（m/s） | 0.2m/s | 0.2m/s | 0.2m/s | 0.2m/s | 0.2m/s | 0.2m/s | 0.2m/s |
| 支腿尺寸（m）AxB | 1.44*2.08 | 1.80*2.00 | 1.80*2.00 | 2.18*2.20 | 2.18*2.20 | 2.18*2.20 | 2.28*2.48 |
| 外型尺寸（长x宽x高）m | 1.48*0.78 *2.00 | 1.48*0.78 *2.00 | 1.48*0.78 *2.00 | 1.48*0.78 *2.00 | 1.74*0.80 *2.00 | 1.74*0.80 *2.00 | 1.85*0.80 *2.50 |
| 机身重量（kg） | 560 | 640 | 720 | 840 | 900 | 960 | 1200 |
| 交流220V（可选用直流12V或交直流两用、价格另计）
| 可选配翻转架（价格另计） | ||||||
5、主要配置
| 序号 | 项 目 | 产 地 | 品 牌 |
| 1 | 平台面板 | 山东济南 | 济钢 |
| 2 | 台面框架 | 山东济南 | 济钢 |
| 3 | 臂架 | 天津 | 银锚 |
| 4 | 传动链条 | 浙江东华 | 环球 |
| 5 | 液压泵站 | 江苏无锡 | 德力 |
| 6 | 液压油缸 | 河北 | 恒宇 |
| 7 | 液压油管 | 沈阳 | 三力 |
| 8 | 液压油 | 河北 | 长城 |
| 9 | 密封件 | 日本 | NOK |
| 10 | 电机电缆 | 山东阳谷 | 阳谷 |
| 11 | 控制线缆 | 山东阳谷 | 阳谷 |
| 12 | 接触器 | 浙江 | 正泰 |
| 13 | 时间继电器 | 浙江 | 正泰 |
| 14 | 行程开关 | 浙江 | 正泰 |
| 15 | 按钮 | 浙江 | 正泰 |
| 16 | 控制电路板 | 山东济南 | 菲利希 |
| 17 | 配电箱 | 山东济南 | 菲利希 |
| 18 | 液压锁 | 陕西榆次 | 榆次油研 |
| 19 | 油漆 | 日本 | 立邦 |
| 20 | 行走轮 | 台湾 | 正新 |

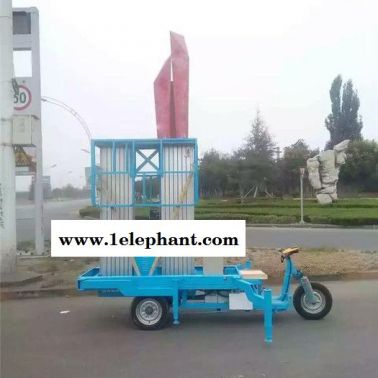

6、产品图片
7、操作规程及注意事项
1、使用升降机前，请详细阅读使用说明书，以便了解和掌握本机的使用程序。
2、操作者应熟悉、掌握第四条的安全操作规程。
3、展开（插入）支腿：
为保证人身安全，防止发生事故，本机装有四个支腿。使用前应将支腿全部打开（使用插装支脚时将支腿分别插入底盘上的套管中不少于200mm）旋转四个支腿顶部丝杆手柄，是各地脚紧密撑地。
4、调整水平：
调整四根丝杠，使支撑地脚牢牢地撑在地面上，且使设备底座必须保持水平
5、开机前的检查
使用升降机前，请对整机进行全面检查，对有关部位进行润滑。
（1）检查链系：开机前要认真检查链系的运行状况，必要时进行调整，使各链条均匀拉紧，用备母锁定好，并对链条各部进行润滑，对链轮加注少许20号机油；人站在地面上按上升，下降按钮。检查机械运转状况，看链条是否脱开链轮，看链轮支撑板有无松动；
（2）检查油箱：开机前应检查油箱中是否有足够的液压油，如发现不充足应及时补充。
（3）检查电源电压高低，检查各断路器动作是否灵敏：
（4）对于双柱产品应检查两边导轨升降是否同步，如有不同步现象，需请专业技术人员调整好后方可使用。
（5）以上检查各项出厂时均已调试合格，使用前不需调整。可做日后维护保养参考。
6、操作者在平台上的工作方式：
操作者应从正面提升栏杆或通过爬梯进入护栏内，并将护栏锁定在正确位置，操作者站在中心位置，按动上升按钮，使工作平台徐徐上升，停在所需位置，便可开始工作。在高空作业时人不要晃动或跨在护栏上，以免发生事故。按动下降按钮，便可下降。如工作时遇到突然停电，可启用应急手控下降装置，使升降机安全降落、回到初始位置。
7、使用条件：
（1）本产品适用于在室内或室外无风（或微风）条件下使用，风力在三级以上时不能使用；
（2）使用温度-30℃~+40℃间，在0℃以上使用N46号高抗磨液压油，0℃以下使用N32号高抗磨液压油，一年更换一次液压油；
（3）本机应在无强振源的环境中使用；
（4）本产品应在坚实平坦的地面上使用，使用中严禁移动，未撑支腿严禁使用。
8、常见故障问题应对措施及保养
（1）故障及维修：
| 故障 | 原因分析 | 排除方法 |
| 载人平台 升不起来 | 1、液压油不足 2、进油管漏气 3、导轨有卡滞现象 4、工作负载过重 5、各小导轮或滑块脱落或松动 6、漏油 7、液压油缸有空气 8、密封圈损坏 9、调压阀压力小 10、电磁阀或单向阀内有异物 | 1、加足液压油 2、拧紧油管接头 3、检查导轨 4、检查是否超载 5、检查导轨 6、排除漏油 7、将空气排除 8、更换密封圈 9、调整压力阀 10、清洗电磁阀或单向阀 |
| 载人平台 爬 行 | 1、油系中有空气 2、压力阀压力过大 | 1、满行程空载几次 2、重新调整压力阀 |
| 起 升 噪音过大 | 1、油系不正常 2、负载过大 3、提升导轨有无卡滞 | 1、检查油系 2、减轻负荷 3、检查导轨并排除 |
（2）保养：工作时间超过200小时或每满一年时，要清理油箱并更换液压油；两年时要由专业人员进行检修；五年时回厂鉴定维修。
9、培训验收
1、液压升降平台商务合同签订时，供方应提供本本设备现场验收交接时设备技术性能验收项目和技术标准。由甲需方确认同意作为本协议附件。
2、现场验收时，在供方工程师指导下，对该设备连续三天运行应无故障以及升降平台的载重能力、各安全报警系统进行全面测试。
3、随机备品配件清点。
4、供方有责任协助需方办理需方当地质监部门特种设备安全检测合格证。
达到上述四项和本技术协议和检验验收标准时方为验收合格。
5、本设备在需方现场验收交接时，由供方免费对设备使用操作和维护人员进行培训。
6、由甲方安排培训时间人员。乙方向甲方提供培训方案双方确认后实施培训。
7、培训包括操作培训、理论培训、及快捷维护、维修培训。
10、质保期
1、整机保修12个月（不含易损件）；
2、主要结构件保修5年；
3、免费提供发动机及整机首次保养（不含耗材）。
11、运输进场方案
产品由本公司委托专业运输公司平板车公路运输至规定交货地点。由贵方提供吊车卸下即可。
12、售后服务
1、备件更换
在质保期内，产品若发生由于因设计、制造质量或采购错误所导致的零部件损坏等问题，乙方将到现场免费维修更换损坏的产品，所更换的零部件从更换之日起重新计算保质期（人为造成设备的损坏甲方负全部责任）。免费每季回访检查1次，确保设备正常运行；质保期外每年巡检2次，并根据甲方的要求进行有偿服务。
2、故障响应
乙方所提供的软硬件系统发生严重的甲方无能力处理和修复的故障后，甲方应立即通知乙方，乙方在接到故障通知后4个小时做出响应，24小时内派技术人员到达现场。如属于软件故障，乙方亦可在接到故障通知两小时内给予电话、传真解答，若解答不了，乙方在24小时内派技术人员到达现场。
在接到甲方的故障通知后，若乙方未能在24小时内到达现场，甲方有权要求乙方给予赔偿（自然因素顺延）。
3软件升级及故障
乙方有责任及时向甲方通报软件升级情况，并免费提供软件升级服务。如由于软件原因发生严重故障造成设备不能工作，乙方保证终身免费程序恢复。
4备件服务
乙方备有充足的备件、配件，可及时向甲方提供技术服务和备件服务。乙方保证对设备所需配件提供终身备件和技术支持。
