类型 | 液压升降台 |
---|---|
加工定制 | 是 |
整机重量 | 450(kg) |
额定载荷 | 200(kg) |
最低高度 | 2060(mm) |
最大宽度 | 6000(mm) |
电动功率 | 1.5(KW) |
品牌 | 镁丰 |
型号 | GTWY |

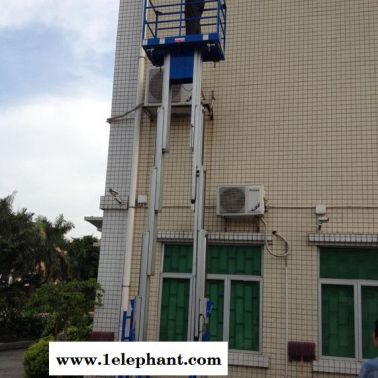

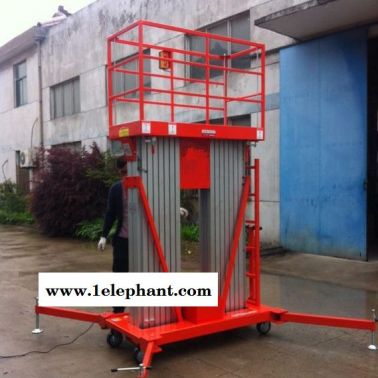

江门铝合金移动平台 24V直流电升降 铝合金双桅柱式升降机
序号 产品名称 规格型号 平台尺寸(M*M) 额定载荷(KG) **大高度(M) 外型尺寸(M*M*M) 自重(KG) 数量 (台) "单价
(元/台)" 小计(元) 货期
1 铝合金升降台 GTWY10-200S 1.36×0.6 200 10 1.55*1*1.98 600 1
"报价说明"
1.包装要求:简易缠绕膜包装;如需定制木箱包装,则需要加500元/只的木箱费用。
2.本产品是经苏州市产品质量监督所依据JG/T5103-1998的标准检验,产品质量合格。
3.本公司所有产品均由中华联合财产保险股份有限公司承担产品质量责任险。
4.本产品的质保期为壹年,超过质保期的,按照成本价结算。
"技术参数" 1.主要型材: 6005高强度铝合金,截面为200mm*95mm 中色铝业股份有限公司
2.动力单元: 电机功率:1.1KW/220V 苏州金维克液压设备有限公司
油泵排量:1ml/r
油箱容量:6L
3.底盘材料: 100mm*40mm*4mm锰钢矩形管及4mm平板折边而成 上海宝钢
4.支腿装置: 80mm*40mm*4mm锰钢矩形管 上海宝钢
4个Φ38mm可调节丝杠支腿,镀锌处理
5.台面材料: 3mm花纹板,50mm*30mm*3mm方管,5#国标角铁 上海宝钢
6.护栏规格: 20mm*20mm方管,30mm*20mm方管,高1000mm 上海宝钢
7.控制系统: 上下均可控制升降,具有互锁功能并有紧急停止按钮
8.液压油缸: Φ50mm/Φ40mm*2根;活塞杆:Φ32mm*2根 无锡翔恒液压
9.密 封 件: “O”型圈,“U”型圈,防尘圈,耐磨带 日本华尔卡(进口)
10.传动链条: 板链LL0844链条(8片) 杭州东华链条集团有限公司
11.液 压 油: 冬天采用32#抗磨液压油,夏天采用46#抗磨液压油 中国石油
12.移动轮子: 6寸聚氨酯轮*4只,每个轮在**大可承受1000KG重量
13.速 度: 上升速度:0.07-0.08m/s;
下降速度:y应大于0.08m/s(可调),并有停电紧急下降装置
14.高度误差: **大起升高度误差不应大于0.5%的**大起升高度
15.安全系数: **大承载时结构件**大受力安全系数大于:4
16.承载能力: 均匀承载150kg的**大载荷,升降100次结构无变形。
17.表面油漆: 汽车专用漆,表面光亮、平滑、无毛刺
18.水平装置: 使用之前一定要调节水平,使水平仪的水泡定在正中间
19.电源电压: 220V;操作电压:24V安全电压
20.牵引方式: 人工牵引,1个人可轻松牵引
