| 材料 | 混合物 |
|---|---|
| 产地 | 辽宁 |

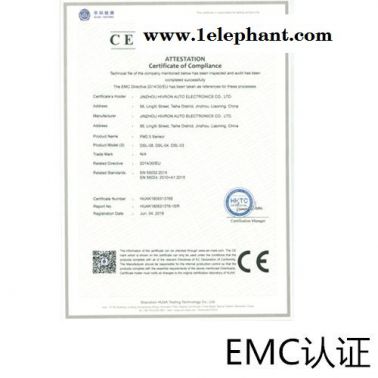

| 产品认证 | CE |
| 电源电压 | 5V |
| 分辨率 | 高 |
| 类型 | 通信IC |
| 灵敏度 | 高 |
| 售后服务 | 一年保修 |
| 输出信号 | 数字型 |
| 用途 | 光电传感器 |
| 制作工艺 | 集成 |
| 种类 | 光学 |
| 经营模式 | 自产自销 |
| 品牌 | 海伯伦 |

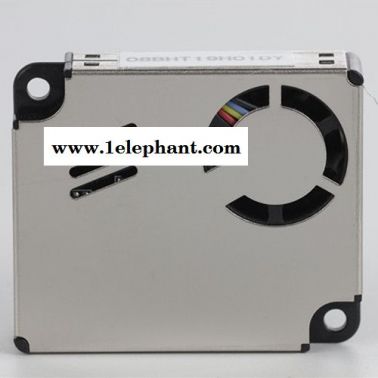

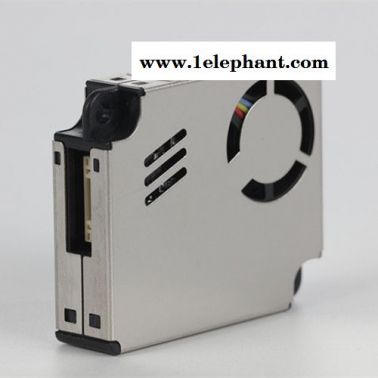

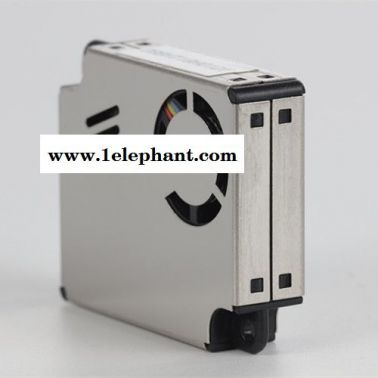

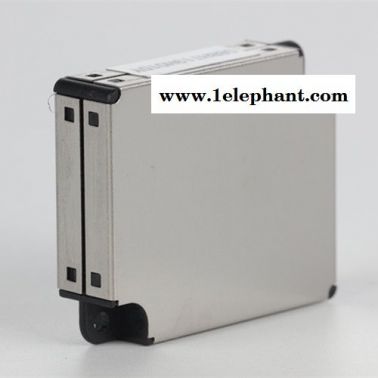

| 型号 | 激光 PM2.5 传感器 DSL-08A |
激光PM2.5传感器DSL-08规格书
■ 产品描述
DSL-08是一款激光数字式PM2.5传感器。内置激光器和光电接收组件，采用光散射原理，激光在颗粒物上产生散射光，由光电接收器件转变为电信号，再通过特定算法计算出PM2.5质量浓度、PM10质量浓度。
■ 产品特点
1. 体积小巧，安装方便
2. 检测速度快
3. 检测数值稳定准确
4. 产品一致性好
5. 抗干扰能力强
6. 支持定制多种通讯方式，如IIC通讯、PWM等.
■ 产品应用
1. PM2.5检测仪
2. 空气过滤器，空气净化机，新风空调等
3. PM2.5监测站
■ 外形尺寸（单位mm）
图一

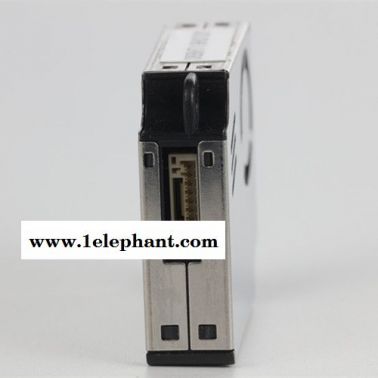

■ 接插件信息
图二 接插件引脚定义图示
■ 输出引脚定义
传感器接口为1.25mm间距的8针座，针脚定义如图所示，表一为输出引脚定义。
表一 输出引脚定义
| 针脚编号 | 针脚定义 | 描述 |
| 1 | VCC | +5V电源输入 |
| 2 | GND | 电源地 |
| 3 | SET | 设置管脚 /TTL 电平@3.3V，高电平或悬空为 正常工作状态，低电平为关机状态 |
| 4 | RXD/SDA | 串口接收（3.3V电平） |
| 5 | TXD/SCL | 串口发送（3.3V电平） |
| 6 | RESET | 模块复位信号/TTL 电平@3.3V，低复位 |
| 7 |
| 保留 |
| 8 |
| 保留 |
注意：传感器输入电源为5V，数据通信（RXD、TXD）和控制管脚（SET、RESET）是3.3V电平。如果外部主板MCU的通讯电平为5V电平，则应在通信线路和控制管脚上添加电平转换芯片或电路。
表二 传感器技术指标
| 参数名称 | 指标 |
| 额定电压 | 5V |
| 额定电流 | 50mA |
| 通讯口电平 | 3.3 V |
| 工作温度 | -20～70℃ |
| 储存温度 | -20～85℃ |
| 工作湿度 | 0～90%RH |
| 粒径分辨率 | 0.3 um |
| PM2.5质量浓度有效量程 | 0～999ug/m3 |
| PM10质量浓度有效量程 | 0～1500ug/m3 |
| 质量浓度数据分辨率 | 1 ug/m3 |
| PM2.5质量浓度一致性 | ±10%或±10ug，取较大值 |
| 平均无故障时间 | ≧30000小时 |
注：以上指标在25℃,50%RH环境下测试。
■ 通讯协议
本传感器采用异步串行通信方式(UART)，通讯接口配置为：
| 波特率 | 9600 |
| 数据位 | 8位 |
| 停止位 | 1位 |
| 校验位 | 无 |
有问答和连续两种模式，默认为问答模式。
问答模式下，以帧为单位进行通讯。命令帧格式固定，每一帧由9个字节组成。当外部设备向传感器发送命令帧时，传感器会回复外部设备对应的应答帧。
连续模式下，传感器以固定间隔时间（默认是1s）发送一帧数据，每一帧数据由32个字节组成。
表三 命令帧格式
| 帧头 | 帧命令 | 帧内容 | 校验和 | 帧尾 |
| 字节1(0xAA) | 字节2 | 字节3~字节6 | 字节7~字节8 | 字节9(0xBB) |
表四 问答模式具体协议
| 功能描述 | 命令帧 | 应答帧 | ||
| 操作对象 | 读/写 | 帧命令 | 帧内容 | 帧内容 |
| 开机 | N/A | 0x01 | 0x00000000 | 0x00004F4B |
| 读PM2.5和PM10质量浓度 | 读 | 0x02 | 0x00000000 | 字节3（PM10高字节）、字节4（PM10低字节）、字节5（PM2.5高字节）、字节6（PM2.5低字节） |
| 关机 | N/A | 0x03 | 0x00000000 | 0x00004F4B |
| 读2.5um～10um和 0.3um～2.5um粒子个数 | 读 | 0x04 | 0x00000000 | 字节3（2.5um～10um粒子个数高字节）、 字节4（2.5um～10um粒子个数低字节）、 字节5（0.3um～2.5um粒子个数高字节）、 字节6（0.3um～2.5um粒子个数高字节） |
| 读32字节测量数据 | 读 | 0x05 | 0x00000000 | 具体应答帧格式见表五 |
| 启动连续发送32字节测量数据 | 写 | 0x06 | 0x00000000 | 具体应答帧格式见表五 |
| 停止连续发送32字节测量数据 | 写 | 0x07 | 0x00000000 | 0x00004F4B |
| 固定连续发送32字节测量数据 | 写 | 0x08 | 0x00000000 | 0x00000001 |
| 解除连续发送测量数据 | 写 | 0x09 | 0x00000000 | 0x00000000 |
| 读取当前工作模式 | 读 | 0x0A | 0x00000000 | 0x00000000为问答模式; 0x00000001为32字节连续发送模式； |
表五 32字节测量数据帧格式
| 字节1 | 起始符1 | 0x42 |
| 字节2 | 起始符2 | 0x4D |
| 字节3 | 帧长度高八位 | 0x00 |
| 字节4 | 帧长度低八位 | 0x1C |
| 字节5 | 数据1高八位 | 数据1表示PM1.0浓度 |
| 字节6 | 数据1低八位 | |
| 字节7 | 数据2高八位 | 数据2表示PM2.5浓度 |
| 字节8 | 数据2低八位 | |
| 字节9 | 数据3高八位 | 数据3表示PM10浓度 |
| 字节10 | 数据3低八位 | |
| 字节11 | 数据4高八位 | 预留 |
| 字节12 | 数据4低八位 | 预留 |
| 字节13 | 数据5高八位 | 预留 |
| 字节14 | 数据5低八位 | 预留 |
| 字节15 | 数据6高八位 | 预留 |
| 字节16 | 数据6低八位 | 预留 |
| 字节17 | 数据7高八位 | 数据4表示0.1升空气中等效直径在0.3um以上的颗粒物个数 |
| 字节18 | 数据7低八位 | |
| 字节19 | 数据8高八位 | 数据5表示0.1升空气中等效直径在0.5um以上的颗粒物个数 |
| 字节20 | 数据8低八位 | |
| 字节21 | 数据9高八位 | 数据5表示0.1升空气中等效直径在1.0um以上的颗粒物个数 |
| 字节22 | 数据9低八位 | |
| 字节23 | 数据10低八位 | 数据5表示0.1升空气中等效直径在2.5um以上的颗粒物个数 |
| 字节24 | 数据10高八位 | |
| 字节25 | 数据11低八位 | 数据5表示0.1升空气中等效直径在5.0um以上的颗粒物个数 |
| 字节26 | 数据11高八位 | |
| 字节27 | 数据12低八位 | 数据5表示0.1升空气中等效直径在10um以上的颗粒物个数 |
| 字节28 | 数据12高八位 | |
| 字节29 | 数据13低八位 | 预留 |
| 字节30 | 数据13低八位 | 预留 |
| 字节31 | 数据和校验高八位 | 校验码=起始符1+起始符2+……+数据13低八位 |
| 字节32 | 数据和校验低八位 |
注意：
1、PM2.5 浓度是经过严格校准的；PM1 和 PM10 浓度输出为经验参考数据，若需要准确的校准，请咨询销售人员；
2、PM0.3、PM0.5、PM1、PM2.5、PM5、PM10 粒子个数输出经验参考数据。
问答模式通讯举例：
读PM2.5和PM10检测数据
表六 外部设备向传感器发送命令帧具体内容为：
| 帧头 | 帧命令 | 帧内容 | 校验和 | 帧尾 |
| 0xAA | 0x02 | 0x00000000 | 0x0167 | 0xBB |
表七 传感器向外部设备回复应答帧具体内容为：
| 帧头 | 帧命令 | 帧内容 | 校验和 | 帧尾 |
| 0xAA | 0x02 | 0x01310123 | 0x01BD | 0xBB |
计算PM2.5质量浓度值：（字节5）*256+（字节6）=0x01*256+0x23 = 291(ug/m3)。
计算PM10质量浓度值：（字节3）*256+（字节4）=0x01*256+0x31 = 305(ug/m3)。
计算字节和校验：
(字节1) + (字节2) + (字节3) + (字节4) + (字节5) + (字节6) + (字节9) = (字节7) *256 + (字节8)即0xAA + 0x02 + 0x01 + 0x31 + 0x01 + 0x23 + 0xBB = 0x01*256 + 0xBD。
■ 保证
本公司产品质量保证期为一年。
本公司对以下使用情况，导致产品损坏或带来的其他风险概不负责。
1、 在不满足规格书中说明的条件下使用。
2、 在对可靠性和安全性要求很高的设备中使用，例如安全设备、火灾报警、生命支持设备等。
3、应用于面粉厂、石灰厂、金属加工厂、矿井等高浓度、高温、高湿的恶劣环境。
■ 注意
本公司通过文献或官方网站提供个人应用协助，但不承诺对其使用负责，应由客户决定产品应用的适用性。
1、安装注意事项
（1）金属外壳与内部电源地导通，注意不要和其他外部板组电路或机箱外壳短接。
（2）进风口和出风口所在的平面紧贴应用设备内壁与外界连通的气孔为理想安装方式，如无法实现，则出风口周围2cm之内无遮挡。进风口和出风口之间应有结构使气流隔离，避免气流在应用设备内部从出风口直接回流到进风口。
（3）应用设备为进风口所开的通气孔不应小于进风口的尺寸。
（4）应用于净化器类产品时，尽量避免将传感器直接置于净化器自身风道中，如果无法避免，应单独设置一个独立的结构空间，将传感器置于其中，使其与净化器自身风道隔离。
（5）应用于净化器或固定检测设备时，传感器位置应高于地面20cm以上。避免被近地面的大尘埃和絮状物附着风扇上,影响检测。
（6）用户不可自行拆解传感器。
2、其他注意事项

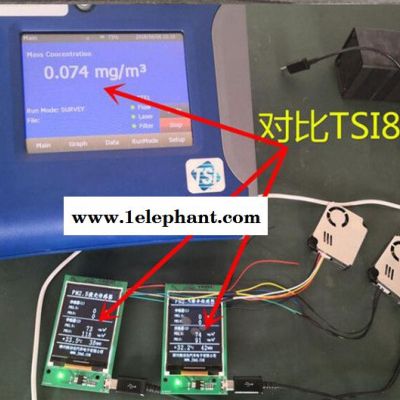

（1）本传感器数据确保出厂个体之间的一致性，不以第三方检测仪器或数据作为对比标准。如用户希望最终测量结果和某第三方检测设备一致，可由用户根据实际采集结果进行数据拟合。
（2）本传感器适用于普通室内环境，在以下环境中会造成一致性偏差,不建议使用。
a) 全年尘埃浓度大于300ug/m3时间超过50% ，或大于500ug/m3时间超过20%，如吸烟室 。
b) 油烟环境，如厨房。
c) 高水雾环境，如温泉、浴室。
d) 户外。
