2024年最新数控管道相贯线切割机无缝钢管相贯线坡口切割机厂家【优质供应】价格

是否有现货：	是	认证：	ISO9001
自动化：	全自动	种类：	数控切割机
电源电压：	380V	切割方式：	等离子
型号：	Zlq-54G	规格：	60-600mm
商标：	Lancnc	产量：	50

17年相贯线数控切割机专业生产厂家

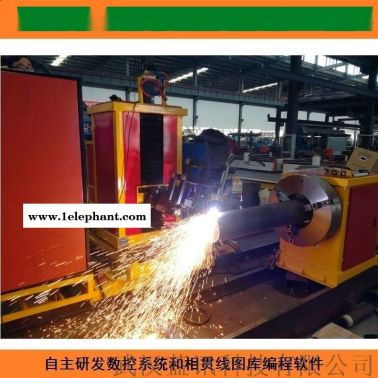

5轴4联动相贯线切割机管桁架、钢结构、压力容器管子坡口相贯线切割的解决方案

武汉蓝讯数控相贯线技术荣获“武汉市创新企业”，“湖北省具创新力的民营企业”，年生产能力300台。该设备出口到俄罗斯，印度，墨西哥等国家。

一、ZLQ-54G多轴数控相贯线切割机适用切割范围

需要对管端相贯口，管中部切孔且需要满足焊接坡口要求的各个相关行业。

4轴联动，即在3联动的基础上，再增加一沿管子径向摆动的摆轴。能完成各种形状的坡口切割，能保证各种坡口要求。轴为为割炬升降轴，该轴与轴联动，主要解决当被切割钢管不圆时，割炬能自动升降。6轴5联动在5轴4联动的基础上多一个后移轴，对于管径很大，或管子很重的情况下，易于上料。

二、ZLQ-54G多轴数控相贯线切割机产品主要特点

1.采用日本松下交流伺服驱动器及电机，国产品牌行星减速器，运行平稳；

2.标配管径60~600mm，可以选配30~300mm或800mm，或按照需求订制。

3. 主机导轨9m，相贯线导轨9m，有效切割管长6m，可以按照需求加长。

4.标配为等离子切割方式，可选配火焰配置实现火焰等离子两用切割。

5.火焰切割管壁厚度在6~50mm之间；等离子切割管壁厚度，由等离子电源功率来决定。

6.等离子电源采用美国海宝等离子电源Powermax125，maxpro200A或国产品牌电源LGK200A切割碳钢20mm左右；

7. 标准载重3吨；

1）、切割钢管规格

切割圆管外径：60～600mm(亦可根据要求定做其它管径)

火焰切割管壁厚：6～50mm

等离子割管壁厚：视等离子电源功率而定

切割管子长度：6000mm，可以加长

圆管载重：3000Kg（超出此重量，需告知具体重量）

2）、设备运动轴数及活动范围

3）、设备主要部件

专业销售团队咨询电话　7:00至23:00

新疆专线-陈１8971688925 陕甘专线-张１8086006819

江浙沪 -补１8971688913 东北三省-金１8086435220

安徽专线-周１8971688133 云川贵 -马１8086002809

京津冀 -熊１8971688137 山西内蒙-刘１5377599951

广东广西-聂１8971688131 河南专线-董１8971688930

湖南湖北-龙１8971688923 山东专线-丁１8971688927

福建江西-王１8971688916 技术-补总监１5307137360

三、相贯线套料软件功能与特点

相贯线套料软件是一款通用的管子相贯线计算，套料与切割软件。功能强大、使用简便。适用管桁架或流体管等。本软件现在可以生成并切割下列类型的管切割节点：

1、管子垂直或倾斜切断。

2、管子端部开槽。可以按设置的参数在管子的端部开出任意宽度与长度的槽。

3、管子上开各种形状的孔。

4、管上切花功能可以按用户绘制的图形将其绕到管子上切出来，以达到切割任意图形的目的。

5、管子上生支管需开的各种相贯线孔。本软件可以根据主管与支管的相对位置自动生成因生支管而需在主管上开的相贯线孔。

6、管子上生锥形支管需开的各种相贯线孔。

7、支管与主管相贯的支管端部相贯线生成。可以根据支管与主管的相对位置自动生成支管的端部相贯线位置与形状。

8、三管交汇的管端部形状。可以根据输入的基本参数生成三管相汇的管端部形状。

9、主管上生两根或两根以上支管时支管与主管及支管与其它支管间的组合相贯线。可以根据用户输入的简单直观的参数自动生成组合相贯线，将复杂的问题简单化。

武汉蓝讯产品特点：

1、采用抛丸处理，喷塑工艺，油漆附着力，耐用；

2、自主研发能力，可定制化生产满足您非常规需求；

3、17年管桁架、钢结构、压力容器管子坡口相贯线切割的解决方案经验；

4、支持标准G代码，FastPipe,Fastframe等各类套料软件，可选配支持Tekla接口；

5、全国免费送货上门（西藏、新疆、江等偏远地方除外）；

6、20余名专业的安装技术人员，全国免费服务；

7、切割和焊接产品规格齐全，一站式采购性价比，服务保障；

武汉蓝讯等离子数控切割机售后服务承诺

1、售前：根据用户需求提供实用的数控切割技术解决方案；
2、售中：合同签订后免费提供基础制作安装图，割台图纸。货到即刻派人上门协助安装、调试；
3、售后：对于客户提出的问题即刻作出应答，1小时内提出解决方案，24-48小时内到达现场。

武汉蓝讯17年专业从事数控金属切割机（包括：数控火焰等离子切割机、数控管子相贯线切割机、金属光纤激光切割机，H型钢数控切割机）和自动焊接机器人（包括：多关节焊接机器人、大型龙门式焊接机器人），专业研发、设计、制造、销售、服务生产厂家，产品出口墨西哥、俄罗斯、缅甸、泰国、印度尼西亚、卡塔尔、迪拜、新加坡、印度、巴西、澳大利亚等国家，现拥有数千家国内外用户。武汉蓝讯系列产品如下：

【钢板火焰等离子切割系列】

龙门式数控切割机：钢板宽度2m~6m，长度、厚度不限

台式等离子切割机：钢板范围1.5*3m，厚度10mm内为主

便携式数控切割机：钢板范围1.5*3m、1.5*6m，厚度不限

【金属激光切割系列】

钢板激光切割机：钢板范围1.5*3m，厚度20mm以内

钢管激光切割机：管径30-250mm，长度3~6m

激光板管切割机：钢板范围1.5*3m，管径30-250mm，长度3~6m

【钢管切割系列】

多轴坡口相贯线切割机：管径30-300mm、60-600mm或特制，打坡口相贯切割

3轴2联动相贯线切割机：管径30-300mm、60-600mm或特制，不打坡口相贯切割

便携式圆管切割机：管径30-250，载重在500KG，不打坡口相贯切割
