咸宁20米液压布料机 全自动 建筑工程机械 汇鹏厂家直销价

模式：根据混凝土施工不同的浇注环境和个性要求，先后为用户设计了内爬式、行走式、船载式、手动式等多种机型，形成了目前全球规格***齐全的HG系列混凝土布料机。

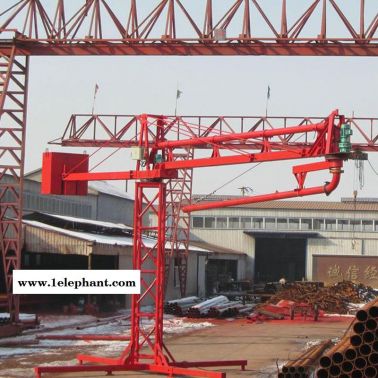

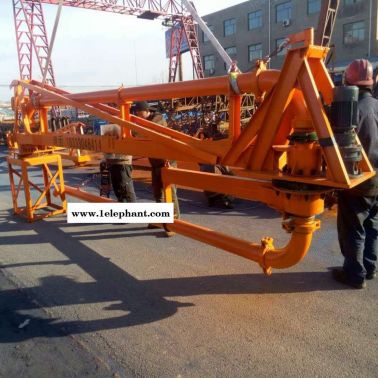

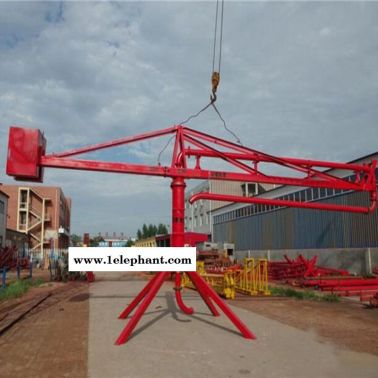

    结构:、插销、立架、构成的底座是固定部分,其上通过回转支承与上部回转部分相连,上主梁架、平衡臂、平衡臂架拉杆、上横杆组成后回转部分。立管上有回转卡篐接头。通过人力拉动，可使整个回转部分回转360度。上梁主架前端连接有一个回转支座与前横杆、前拉杆⑾组成前回转部分，在人力拉动下可绕回转支座旋转300度。由两部分回转架组成的合成运动就能覆盖所有布料半径范围的布料点。



BLG系列手动布料机由主梁架、平衡架、支撑做、输送管路构成。

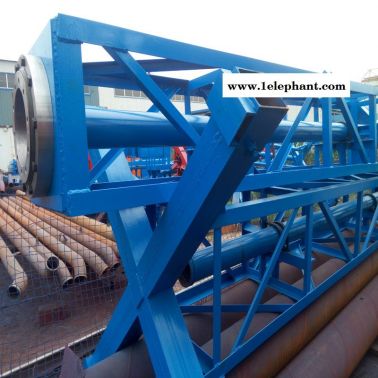

1：主梁架有支撑角钢，管支架、拉个、主梁等组成。

主梁架装在回转支承座上、通过回转支撑可做360度旋转，前两主梁上部由管支架以固定和支撑布料杆输送管路，后端装有平衡架来实现配种平衡。

2：平衡架

平衡架由平衡架和配重箱组成

平衡架上装有配重箱。它安装在主梁架后部法兰盘处连接，用螺丝固定、保证其工作稳定性

。

4：输送管路

输送管路有固定立管，直管、活动弯管、手动管、管卡等组成。

输送管路固定在主梁架上，后端90度弯管和混凝土输送管路末端相连、另一端手动管通过活动弯管可做310度范围内布料。

四：工作原理

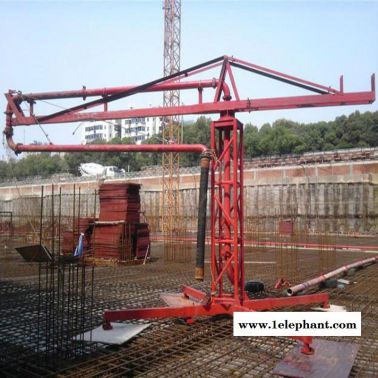

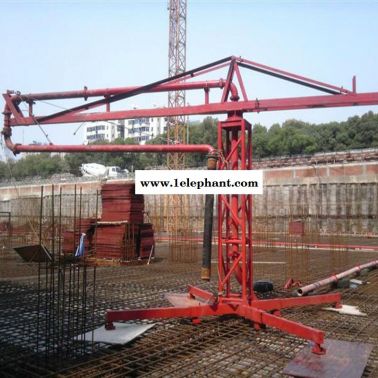

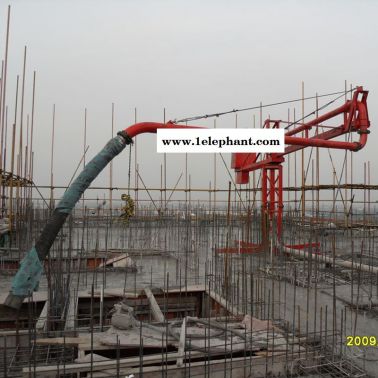

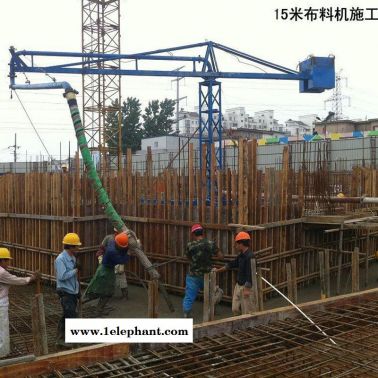

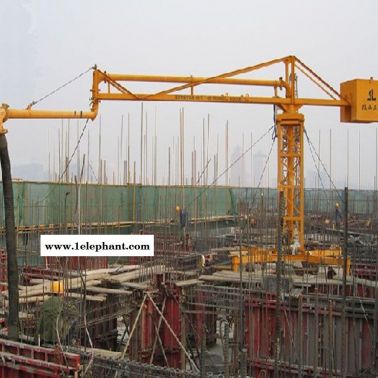

布料杆进料弯管前端与混凝土泵配管端相连，构成完整的泵送施工的输送管路，料斗中的混凝土在泵送工作压力下，通过混凝土输送管路和主梁架及手动管的回转连续送到施工现场布料范围内。

五：布料机的使用与安全注意事项

严格遵守使用规则，正确操作是防止事故发生，延长使用寿命的保证。

一布置前的准备

1、 检查现场是否有足够的作业空间，工作表面应平整坚实不得松软塌陷。

2、 若工作面不平或者钢筋平面、应用600*60*60MM木板垫平，垫实四方立架用钢丝绳拉紧固定、不得倾斜。

3、 再向上垂直布料时、应用架子钢管制作稳定布料机空间平衡架，用四根油丝绳拉紧将花篮螺丝保险销插好，严防脱钩、加以固定方可进行布料施工。（注：因工地情况不同，本厂不提供架子钢管、油丝绳和拉紧装置）

4、 在立架弯管处用架子钢管，将弯管固定在四方立架中心处严防冲击力过大造成事故。

5、 检查各润滑点是否注入钠和钙基质润滑脂。
