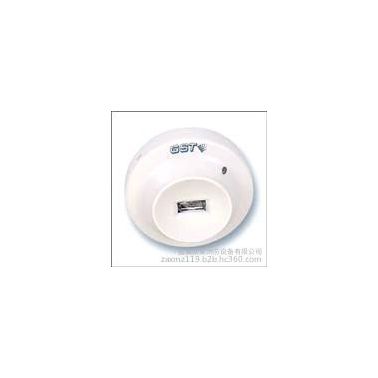

JTG-ZW-G1点型紫外火焰探测器_价格|布线接线|安装说明书

一、特点

JTG-ZW-G1型点型紫外火焰探测器是通过探测物质燃烧所产生的紫外线来探测火灾的，适用于火灾发生时易产生明火的场所，对发生火灾时有强烈的火焰辐射或无阴燃阶段的场所均可采用本探测器。本探测器与其它探测器配合使用，能及时发现火灾，减少损失。本探测器主要具有以下特点：

   （1）内置单片机进行信号处理及与火灾报警控制器通讯；

   （2）采用智能算法，既可以实现快速报警，又可以降低误报率；

   （3）灵敏度可根据现场环境自动调整，具有较强的环境适应能力；

   （4）传感器采用进口紫外光敏管，具有灵敏、可靠、抗粉尘污染、抗潮湿及抗腐蚀性气体等优点。

二、主要技术指标

   （1）工作电压：总线24V

   （2）监视电流≤2mA

   （3）报警电流≤2.5mA

   （4）线制：无极性信号二总线

   （5）探测角度≤800

   （6）保护面积：S=（h×tgα）2π

h：探测器距地面高度，α=400

   （7）报警确认灯：红色，巡检时闪烁，报警时常亮

   （8）使用环境：

        温度：-20℃～+55℃

        相对湿度≤95%，不结露

   （9）编码方式：十进制电子编码

   （10）外形尺寸：

        直径：103mm，高：53.5mm(带底座)

三、在下列情形的场所，不宜使用本探测器

   （1）可能发生无焰火灾的场所

   （2）在火焰出现前有浓烟扩散的场所

   （3）探测器的镜头易被污染的场所

   （4）探测器的“视线”易被遮挡的场所

   （5）探测器易受阳光或其它光源直接或间接照射的场所

   （6）在正常情况下有明火、电焊作业以及X射线、弧光、火花等影响的场所

四、结构特征、安装与布线

探测器的外形结构示意图如1-1：

图1- 1

探测器安装方式如图1-2：

图1- 2

接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：

图1- 3

DZ-02探测器通用底座外形示意图如图1-4：

图1- 4

底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

布线要求：探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设。
