一、特点

GST-BT（Y，R）002M点型可燃气体探测器采用半导体气敏元件，工作稳定，采用与底座插接安装方式，安装简单，接线方便，此类报警器采用DC24V集中供电，与我公司生产的各类火灾报警控制器配合应用。用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。可提供用于控制通风换气设备的无源常开触点和控制燃气管道电磁阀的有源触点。适用于探测天然气、液化石油气、人工煤气。

二、主要技术指标

(1) 检测元件：半导体自然扩散式

(2) 工作电压：DC24V，允许范围DC12V～DC28V

(3) 功耗：

GST-BT/Y002M：正常监视≤0.8W

报警状态≤3W

GST-BR002M：  正常监视≤1.5W

报警状态≤4W

(4) 报警浓度：

天然气(BT系列)：    3000×10-6 (6%LEL)

人工煤气(BR系列)：  400×10-6 ( 1%LEL)

液化石油气(BY系列)：2000×10-6 (10%LEL)

(5) 预热时间：3分钟～6分钟

(6) 报警方式：红色指示灯紧急闪烁，并伴有间歇蜂鸣声

(7) 输出触点：

无源常开触点：24V/1A

有源触点：适用于DC12V单向直流脉冲电磁阀，电磁阀驱动能力：1000μF电容放电

(8) 使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不结露

(9) 编码方式：十进制电子编码

(10) 外形尺寸：

121mm×87mm×58.5mm（带底座）

三、结构特征、安装与布线

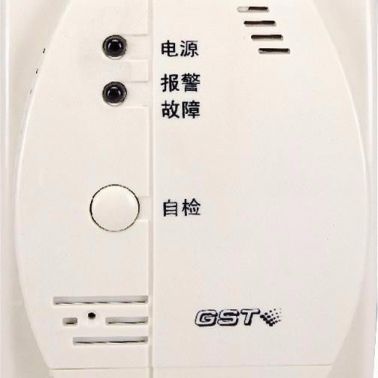

GST-BT（Y,R）002M点型可燃气体探测器由两部分构成：探测器及底座，其结构特征如图1- 23所示：

图1- 23

安装方法：

首先将探测器底座固定在86H50预埋盒上（注意底座的安装方向：应将底座上的箭头向上安装），然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图1- 24所示。

图1- 24

其对外接线端子示意图如图1- 25：

图1- 25

其中：

D1、D2：接电源总线，无极性

Z1、Z2：接信号总线，无极性

K1、K2：无源常开触点，在报警时触点闭合

V+、V-：接管道电磁阀，探测器连续报警3s～7s后，V+、V-之间输出一个正向12V脉冲

布线要求：信号线Z1、Z2，K1、K2及V＋、V-可选用截面积≥1.0mm2的阻燃RVS型铜芯线；电源线D1、D2、应选用截面积≥2.5mm2的阻燃BV型线。
