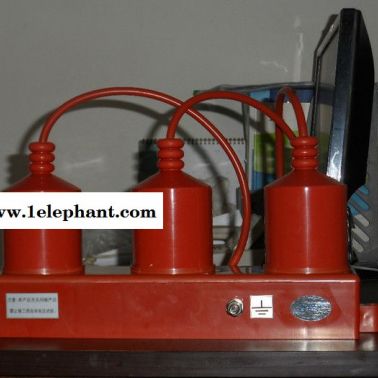

AL-FGB复合式过电压保护器|防雷过电压保护器|有效保护过电压危害

FGB复合式过电压保护器，是我公司针对现行各类过电压保护器保护弱点而研制的新一代**产品，专用于35KV及以下中压电网中。不但能保护截流过电压、多次重燃过电压及三相同时开断过电压，而且能保护雷电过电压。因此具备一系列其它类型过电压保护器无法比拟的优点。

该产品使过电压保护器的整体功能实现了重大突破，是目前功能**全面、保护**完善的产品。符合**产业政策及**电气产品无油化、小型化、节能环保等发展趋势，具有显著的技术经济效益和广泛的社会效益，是我国电力建设尤其是城乡电网改造急需的产品。该产品广泛应用于发电厂、变（配）电站、各种水利设施、矿山、石油、化工、冶金以及其他各类工业企业等。

◆产品特点

1：全面抑制雷电和操作过电压的危害，功能强大，保护更全面；

在中压电网中，由于真空电器产品（真空断路器、真空接触器、真空负荷开关、真空重合器等）的灭弧能力特别强，在关、合感性负载（发电机、变压器、电抗器和电动机等）时，容易引发截流过电压、多次重燃过电压及三相同时开断过电压。这些操作过电压具有高幅值、高陡度（振荡频率高达105~106Hz），对感性负载的危害性极大，被称为“电机杀手”。

目前各类避雷器和组合式过电压保护器，都是利用氧化锌阀片的残压限制过电压的幅值，只限幅不限频，用来防雷能起到好的效果，但对操作过电压只治标不治本。

AL-FGB内部为氧化锌阀片和电阻电容的有机组合，兼有氧化锌阀片型避雷器与阻容吸收器的优点，从根本上克服了单纯氧化锌阀片型避雷器与阻容吸收器各自不可避免的缺点，即不但能够防雷，而且能有效抑制上述操作过电压的幅值和陡度。双效合一，至善尽美。

2：双回路设计，功能互补，相互保护；

操作过电压保护阻容回路Ｉ和避雷保护回路有机结Ⅱ合，保护功能互不干涉，还能相互保护。如图2-1。

当雷电波侵入时，阻容回路Ｉ不通（但可辅助减缓波头陡度），雷电波按实线路径，经避雷回路Ⅱ泄入大地；同时保护了阻容回路中电容器，避免其因承受过高雷电过电压而击穿。当高频振荡的操作过电压侵入时，则按虚线路径，经阻容回路Ｉ流通，限幅降频；同时减少避雷回路的动作次数，保护阀片，延长产品寿命。

3：降低陡度，排除匝间击穿危险性；

感性负载的匝间电位梯度与电流陡度(di/dt)成正比,操作过电压陡度极高,对匝间绝缘危害极大,且易使断路器重燃.现场许多事故实例都证明,在操作过电压作用下,电机和变压器的损坏部位大多集中在匝间,且以进线端的匝间为主,这说明高陡度对带绕组的电气设备危害极大.

FGB设计的阻容回路能够有效降低操作过电压的振荡频率，缓解波头陡度，从而降低绕组间的电位梯度，且能减少断路器的重燃机率，成功抑制陡度对电气设备的危害。

目前同类的过电压保护设备，如避雷器、各类组合式过电压保护器等，对改变操作过电压的振荡频率、降低陡度无能为力，即不能防治高陡度对感性负载匝间造成的损伤。

4：自控接入，环保节能；

FGB增加了自控接入装置,在正常运行时仅通过uA级电流,不仅节约电能,而且不向电网提供附加电容电流,保证系统稳定工作。具体参数设计保证其在需要时能够迅速接入电网，保护即可，而且接入电网工频电压性能稳定、分散性小、不受大气条件影响。

设置自控接入装置对消除谐振过电压（注：不超过FGB的承受能力）也具有一定作用。当谐振过电压幅值高至危害电气设备时，FGB接入电网，电容器增大主回路电容，有利于破坏谐振条件，电阻阻尼震荡，有利于降低谐振过电压幅值。

5：免受谐波侵扰，适应的电网运行环境更广；

电网中常含有高次谐波分量，使电容回路的电流异常增大，电阻过热，对过电压保护设备的正常运行不利。

FGB能免受高次谐波侵扰：因为它增加了自控接入装置，在正常运行或发生单相接地异常运行时都与电网隔离，所以可以在高次谐波含量较高的电网中工作，适应的电网运行环境更广。

6：自控脱离,有效控制事故范围

谐振过电压、间歇性弧光接地过电压等系统过电压，持续时间长、能量大，但幅度和陡度都不是很高。这类系统过电压极易损坏过电压保护设备，出现**等现象。

FGB增加了自控脱离装置，能实现自我保护功能。当系统过电压超过AL-FGB的承受能力时，自控脱离装置选择自我脱离，保护本能，避免出现**的现象，控制事故范围，延长使用寿命。运行更安全更经济。

7：既可保护相对地,又可保护相间;四极式联接(如图),具体参数设计保证:不仅能保护相对地绝缘,而且能保护相间绝缘。本身为连体结构，体积小，性能稳定，而价格不高。

8：吸收容量大，保护范围更广；

针对35KV电网系统FGB电容容量高达0.05uF，保护范围完全覆盖该电网系统中的各类电气设备，且余量充足；针对35KV以下各类电网系统，其电容容量高达0.1uF，吸收容量更大，保护范围更广泛。
