电流互感器二次过电压保护 CT二次过电压保护

在电力系统中，电流互感器（CT）应用一次电流的测量与控制，正常工作时互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。

根据电力系统的实际需求，我公司在**代保护器的基础上，又开发了具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器，该产品采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作10万次以上。动作速度快，过载能力强，静态泄漏电流小，可满足各种CT保护的需要。

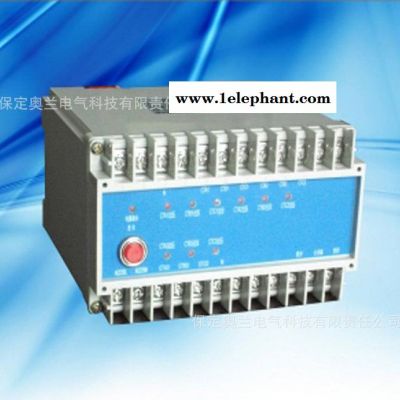

电流互感器二次过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器固接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，二次绕组产生的过电压使保护器迅速动作将CT二次侧短路，面板上自动显示故障部位，并有无源接点信号输出。故障排除后，按手动复位按钮(或CTB自动复位)，电路恢复原状态后又可重新投入正常运行。

一般情况下，电流互感器均接在A、B、C三相上，少数接在两相上，个别接在一相上。电流互感器二次绕组接线绝大多数为星形连接，少数为三角形连接。本保护器为二次绕组星形连接，二次绕组A、B、C对应连接在保护器A、B、C接线端子上，A、B、C三相二次中性点（虚地N）连接在保护器的N接线端子上。若只用A、B绕组，C相可以不接线不会影响保护器的正常工作。

AC220V电源直接接在保护器AC220V端子上，一对常开为无源输出端子，供用户根据实际需要使用。

1、输入阻抗大于100MΩ，接入后不影响任何测量和保护性能；

2、二次侧保护电压可自己设置，满足不同场合使用；

3、保护后有故障点位置显示，方便故障排除；

4、保护后有接点信号输出，便于系统连接使用；

5、保护后复位有人工手动按钮复位和故障消失后自动复位两种，方便用户选择；

6、采用省面积和轨道安装设计，方便安装使用。
