| 品牌 | 乐清市群泰电气 施耐德电气 |
|---|---|
| 型号 | QTHZ-H-2500A |
| 类型 | 电气火灾监控器 |
| 工作电源 | 感应件，无源 |
| 探测方式 | 取样输入 |
| 环境温度 | -20+40C°（℃） |
| 环境湿度 | 10—90%（%） |
| 尺寸 | 长 400mm 宽 45 mm |
| 使用范围 | 厂矿， 机关、学校、商场、宾馆、娱乐场所、住宅大厦以及家庭住宅使用安装 |
如有需要可以与我们的客服联系或直接拨打我们的电话**：15067774330,13754217344。如有需要我们可派专业人士指导。
型号：QTHZ-H-2500A
长400mm 宽 45mm
| 安装方式 | 螺丝固定 | 电感量 | 50mH |
| 额定电流 | 0-1000（mA） | 种类 | 剩余电流互感器 |
| 磁芯形状 | 矩形 | 导磁体材质 | 磁芯 |
| 允许误差 | 0.1% | 应用范围 | 漏电保护 |
| 制作工艺 | 塑料外壳环氧树脂灌封 | 型号 | QTHZ-H-2500A |
| 骨架材料 | 塑料 | 工作频率 | 低频 |
| 绕线形式 | 多层平绕式 | 品牌 | 群泰电气 施耐德电气 |

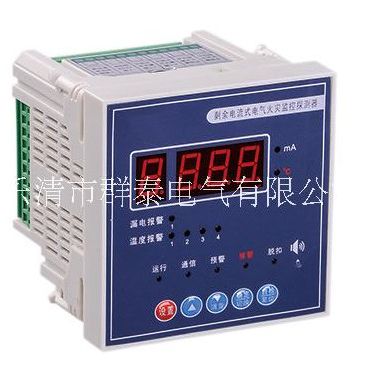

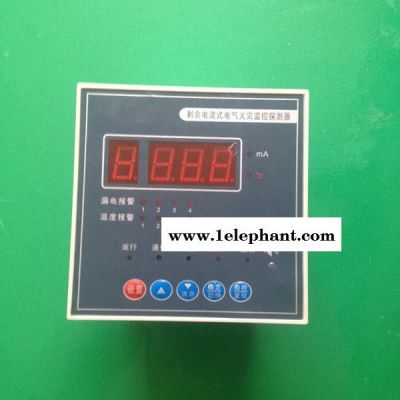

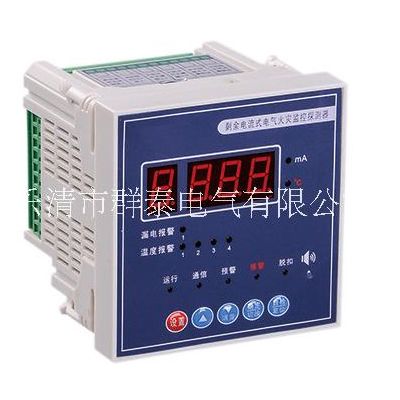

概述
电气火灾监控探测器（以下简称电流探测器）是一种独立式的智能型探测器。电流探测器作为电气火灾监控系统信号处理的中继部分，能通过内置电路及软件对下级终端电流探头传递过来的信号进行智能分析处理，由此可判断出下级终端每一只电流探头的状态（即故障状态、火灾报警状态、正常工作状态），适用在电气火灾发生机率**大的工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等线路复杂的场所中。
电气火灾监控探测器通过积极的预防性维护措施来降低电气火灾风险，保障供电及生产的连续性 ■功能强大 集保护功能和电气测量功能于一体。 具有漏电保护、高温保护，保证用电安全，杜绝电气安全隐患。 ■联动报警功能 可与感温探头、感烟探头、可燃气体探测器等感应器连接，实现联动报警动作功能。具有消防联动功能。 ■丰富的报警方式 具有声光报警动作、设备自检功能，内置蜂鸣器，本地可消音，解除报警。 ■丰富的电气参数测量 提供高精度电气参数测量：I、U、PF、F、P、Q、kwh、kvarh… ■远程控制功能 选配增加2路继电器输出，实现电气间隔的远程控制。 ■快速事故分析 可选SOE事件记录功能，便于分析故障原因。 ■结构精巧 测量互感器和漏电电流互感器外部安装，配套提供漏电电流互感器和温度传感器。 外观精美，体积小，重量轻，操作灵敏方便，采用开孔式安装，安装方便，适合安装于各种柜体。 ■开放通讯网络 采用RS485通讯接口，Modbus通讯规约，方便构成电气火灾监控系统，实现远方集中管理和监控。
应用领域
电气火灾监控探测器可以连续探测对地系统的漏电流，并可以同时实现对三相系统的电量监视。主要应用场所有： ■建筑电力系统 ■交流中低压配电系统 ■医院配电系统 ■商业、工业电力系统 ■公路隧道配电系统 ■智能建筑配电系统 ■电气设备
订货信息剩余电流探测器规格说明| 电流互感器规格 | 使用范围 |
| 50A | 16A~50A(含50A) |
| 100A | 50~100A(含100A) |
| 250A | 100~250A(含250A) |
| 400A | 250~400A(含400A) |
| 630A | 400~6300A(含630A) |
| 800A | 630~800A(含800A) |
| 800AU | 800A以上 |
安装注意事项
1.电气火灾报警系统施工主体单位 根据上述电气火灾报警系统的特点，电气火灾报警系统具有很高的独立性，但与配电系统密不可分，纳入强电系统施工比较便于协调配合。反之，实践证明，归入消防报警系统施工单位施工，则容易扯皮，协调配合困难，加上其对控制柜强电使用用不熟悉，对强电导线连接、安装位置等比较陌生，施工质量难以保证。 2.电气火灾报警系统的施工要求 **标准《剩余电流动作保护装置的安装和运行》GB13955第6部分“电气火灾监控保护装置的安装”明确指出：电气火灾监控保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余动作电流、分断时间应满足被保护线路和电气设备的要求，在不同的系统接地形式中应正确接线”。 3.电气火灾报警系统的验收要求 根据GB13955标准6.3.7要求，安装完成后必须要有如下的检验项目：按动电气火灾监控探测器的“自检”试验按钮，试验是否脱扣动作。此项测试应逐一进行，用试验按钮连续试验3次，手动对各配电箱进行远程断电测试，应正确无误。 4.改造工程 一般应将电气火灾监控探测器/电气火灾监控探测器置于塑壳断路器下端出线处，当安装不便时，可考虑安装于塑壳断路器的入线端。
设计规范
12.2.1 剩余电流式电气火灾监控探测器的设置应以低压配电系统末端探测为基本原则，宜设置在配电柜进线或出线端。在供电末端负载和漏电流很小，且其上一级的负载条件和正常泄漏电流仍符合设置剩余电流式电气火灾探测器时，可以在其上一级供电处设置。 12.2.2 剩余电流式电气火灾监控探测器应安装在TN-C-S系统或局部 TT 系统的场所。 12.2.3 剩余电流式电气火灾监控探测器报警值必须与探测电气线路相适宜，探测器报警的泄漏电流不应小于被保护电气线路和设备的正常运行时泄漏电流**大值的2 倍。 12.2.4 剩余电流式电气火灾监控探测器额定电流、额定电压等指标应满足被保护线路的要求。 12.2.5 剩余电流式电气火灾监控探测器应用于报警，不宜自动切断保护对象的供电电源。 12.2.6 下列电气设备可不安装剩余电流式电气火灾监控探测器： 1、使用安全电压供电的电气设备。 2 、一般环境条件下使用的具有加强绝缘（双重绝缘）的电气设备。 3 、使用隔离变压器且二次侧为不接地系统供电的电气设备。 4 、具有非导电条件场所的电气设备。 12.2.7 选择剩余电流式电气火灾监控探测器时，应考虑供电系统固有的剩余电流，并选择参数合适的探测器，尽量使每只探测器充分发挥作用，减少构成监控系统的探测器数量。
