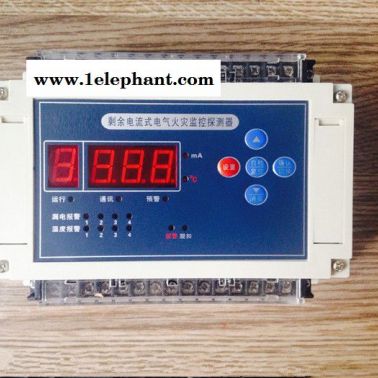

QTZF-D型火灾监控探测器

一、适用范围

  剩余电流式电气火灾监控探测器集剩余电流检测、预警、报警及通讯等多种功能于一体，且具有智能化分析能力的新型防火设备。当供电设备发生电气事故时，探测控制器能发出报警声及时提醒工作人员检查故障，排除可能发生的电气隐患，防止事故发生。

    剩余电流式电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。

    剩余电流式电气火灾监控探测器既可以为相对独立的用电区域作保护而单独安装，也可以联网组成电气火灾监控报警系统。

     剩余电流式电气火灾监控探测器执行标准GB 14287.2-2014。

二、基本功能

1、实时监测

 剩余电流式电气火灾监控探测器能够实现中文实时监测受控回路剩余电流，并实时显示。

2、报警保护功能

   剩余电流式电气火灾监控探测器能够探测用电回路的剩余电流，如果越限发出声光信号报警，能在规定时间内切断供电回路（可以设置为不切断），以保证安全用电。

3、预警功能

    分体式剩余电流式电气火灾监控探测器具有预警功能，当受控回路中的剩余电流达到事先设定的预警值时，只发出预警光信号。使操作人员可以及时处理配电主回路的异常情况，减少不必要的跳闸与避免故障的发生。

4、通讯功能

  剩余电流式电气火灾监控探测器配有CAN总线通讯接口。通过CAN总线可以与本公司的监控设备主机进行组网通讯，实现远程管理、维护、控制。

三、主要技术参数

1、额定工作电压AC 220V  50Hz

2、剩余电流报警值50mA-999mA，连续可调,步长为1mA

3、保护动作动作时间：≤0.5s

4、警报声响： ≥70db

5、报警、脱扣输出：开关型，触点容量 AC 250V /3A，开启显示1，关闭显示0.

6、使用环境条件

      ①环境温度： －10℃～＋40℃

      ②相对湿度： 10％～90％

      ③海拔高度： 不超过3000m

      ④使用场所： 具防雨设施

7、安装型式：嵌入式安装.

       注：本探测器出厂参数已经设置为缺省值如下：

       额定剩余电流预警值：500mA

       额定剩余电流报警值：600mA

四、工作状态及设置说明

剩余电流式电气火灾监控探测器正常运行时无须人工干预。但初次运行时应由专人负责对其参数进行设置，确保其工作在正常监测状态。

    剩余电流式电气火灾监控探测器设计了友好的人机对话界面，探测器正常运行的各种参数都可以通过键盘进行修改设定，也可以进行报警脱扣操作设定，为确保探测器运行安全，设置有四位密码，出厂初始为（9999）。

（一）、工作状态

        1、LED显示屏

      （1）剩余电流（漏电流）：实时显示剩余电流值，当剩余电流值达到预警报警值时，“预警报警”窗口会提示预警、报警信息，如果是预警相应的预警灯会点亮，如果是报警相应的报警灯会点亮并伴有声音报警。

      （2）显示屏一屏可以显示一条数值信息，超出时可以通过按动方向键进行翻页切换。

       2、按键

       用于实现特定功能和参数设置，应由专业人员操作。

      （1）消音按键：按下此键，可消除正在报警中的声音，在下 一次发生报警时，还会自动触发声音报警。

      （2）复位按键：复位探测器，该过程不会改变参数设置内容。

      （3）两个方向键及确认键：翻屏或进行参数修改以及确定。

      （4）设置按键：进入设置页面进行参数设置。

      （5）自检按键：检查监控器功能是否正常。.

3、指示灯

      （1）运行指示灯：显示探测控制器是否正常运行，正常运行时应为绿色常亮状态。

      （2）通讯指示灯：探测器与监控设备之间的通讯是否正常，正常应为绿色闪烁状态。

      （3）预警指示灯：当发生预警事件时，表现为黄色常亮状态，提醒工作人员及时检查故障，排除可能发生的电气隐患。

      （4）报警指示灯：当发生报警事件时，表现为红色常亮状态，同时发出报警音，这表示用电线路中出现漏电或超负载情况，提醒工作人员及时解决处理。

     （5）脱扣指示灯：当设置为脱扣状态，发生报警事件时，继电器动作脱扣指示灯为红色常亮状态。
